Transelevadores trilaterales automáticos
Sistema diseñado para automatizar de forma rápida y sencilla el almacenamiento de palets. Solución perfecta para sustituir a las carretillas trilaterales.
El producto

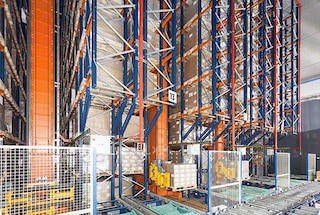

Solución ideal para automatizar fácilmente un almacén nuevo o ya existente
Los transelevadores trilaterales son la opción más sencilla y económica para automatizar el depósito y la extracción de palets en las estanterías del almacén. A diferencia de otros transelevadores, pueden sustituir las carretillas trilaterales de un almacén convencional ya existente sin que sea necesario realizar modificaciones en el diseño de la instalación ni en las estanterías.
Equipados con un sistema de extracción trilateral que confiere a las horquillas un rango de giro de 180º, estos transelevadores recorren el pasillo de trabajo con total autonomía, almacenando y extrayendo palets en estanterías convencionales de hasta 15 m de altura. Su implementación optimiza el rendimiento del almacén, elimina errores e incrementa la seguridad.
Ventajas de los transelevadores trilaterales
- Gran adaptabilidad y fácil implantación: los transelevadores trilaterales se adecuan a cualquier almacén con estanterías convencionales atendidas por carretillas trilaterales.
- Aumento de la productividad: pueden trabajar ininterrumpidamente durante las 24 horas del día y el funcionamiento por ciclos combinados les confiere gran agilidad operativa.

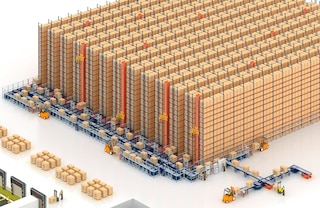

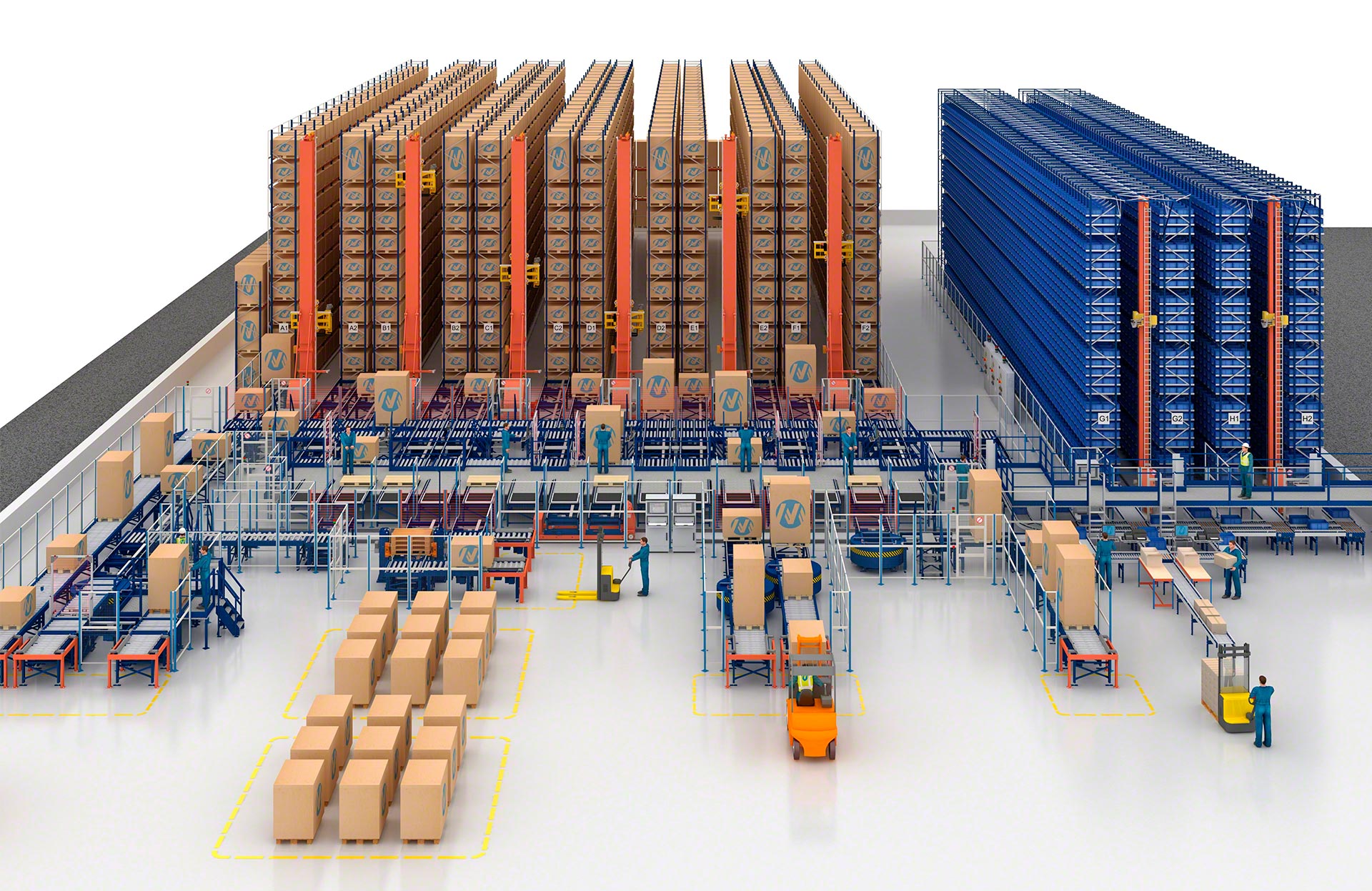

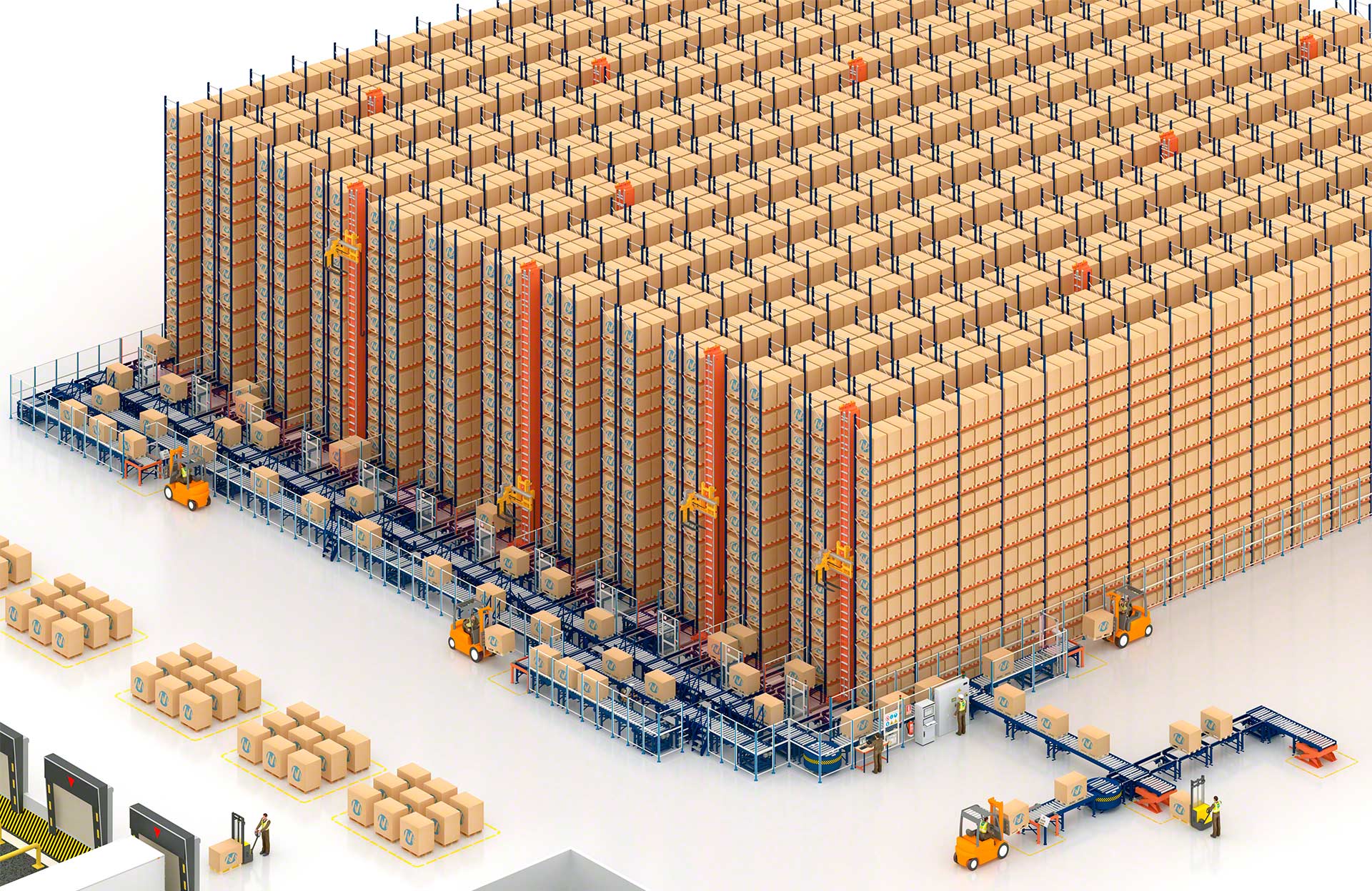

- Automatización total: la combinación del transelevador trilateral con un circuito de transportadores en la cabecera posibilita una gestión de cargas paletizadas totalmente automática.
- Máximo aprovechamiento del espacio: a diferencia de lo que sucede con otros modelos de transelevadores, operan desde cota 0 y no precisan de testero superior, por lo que permiten aprovechar toda la altura del almacén.
- Reducción de errores: el depósito y la extracción automática de palets elimina errores derivados de la manipulación manual de mercancías.
- Seguridad reforzada: la sustitución de carretillas por transelevadores aumenta de forma significativa la seguridad del almacén.
- Solución integral: Mecalux diseña, fabrica, instala y pone en funcionamiento tanto los transelevadores como los transportadores, el software de control y el software de gestión.
Hemos logrado una absoluta eficiencia en los procesos y la máxima seguridad de las personas dentro del almacén
Aplicaciones de los transelevadores trilaterales

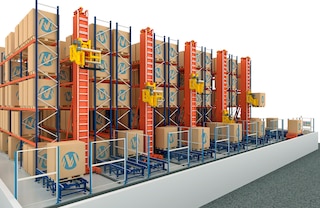

Almacenamiento automático para instalaciones de hasta 15 m de altura

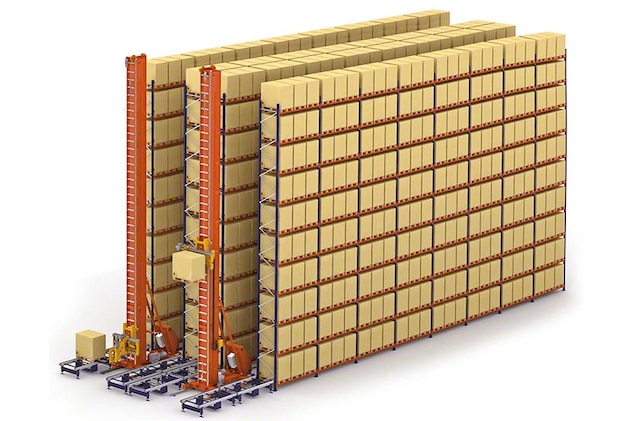

Los transelevadores trilaterales son la solución de almacenaje diseñada para automatizar de forma rápida y económica una amplia variedad de almacenes convencionales.

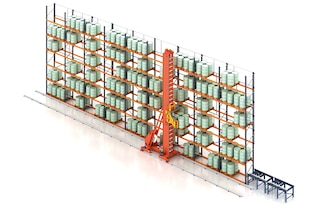

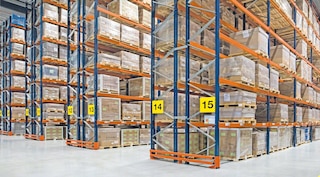

Almacenes que operan con carretillas trilaterales

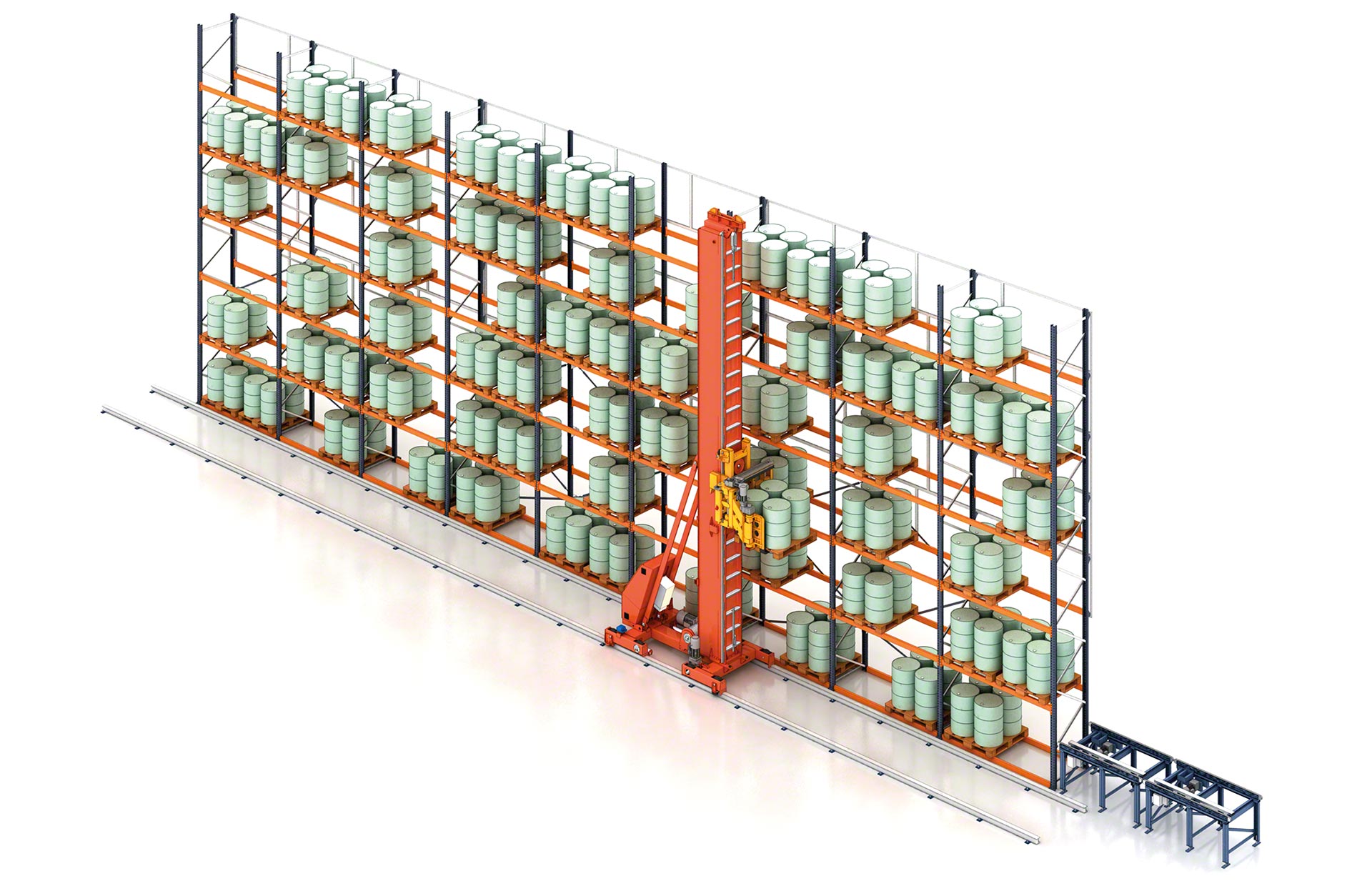

Es una situación ideal, ya que los transelevadores trilaterales permiten automatizar almacenes gestionados por carretillas trilaterales sin modificar las estanterías existentes ni el ancho de los pasillos.

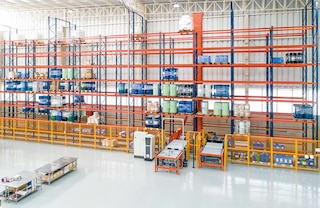

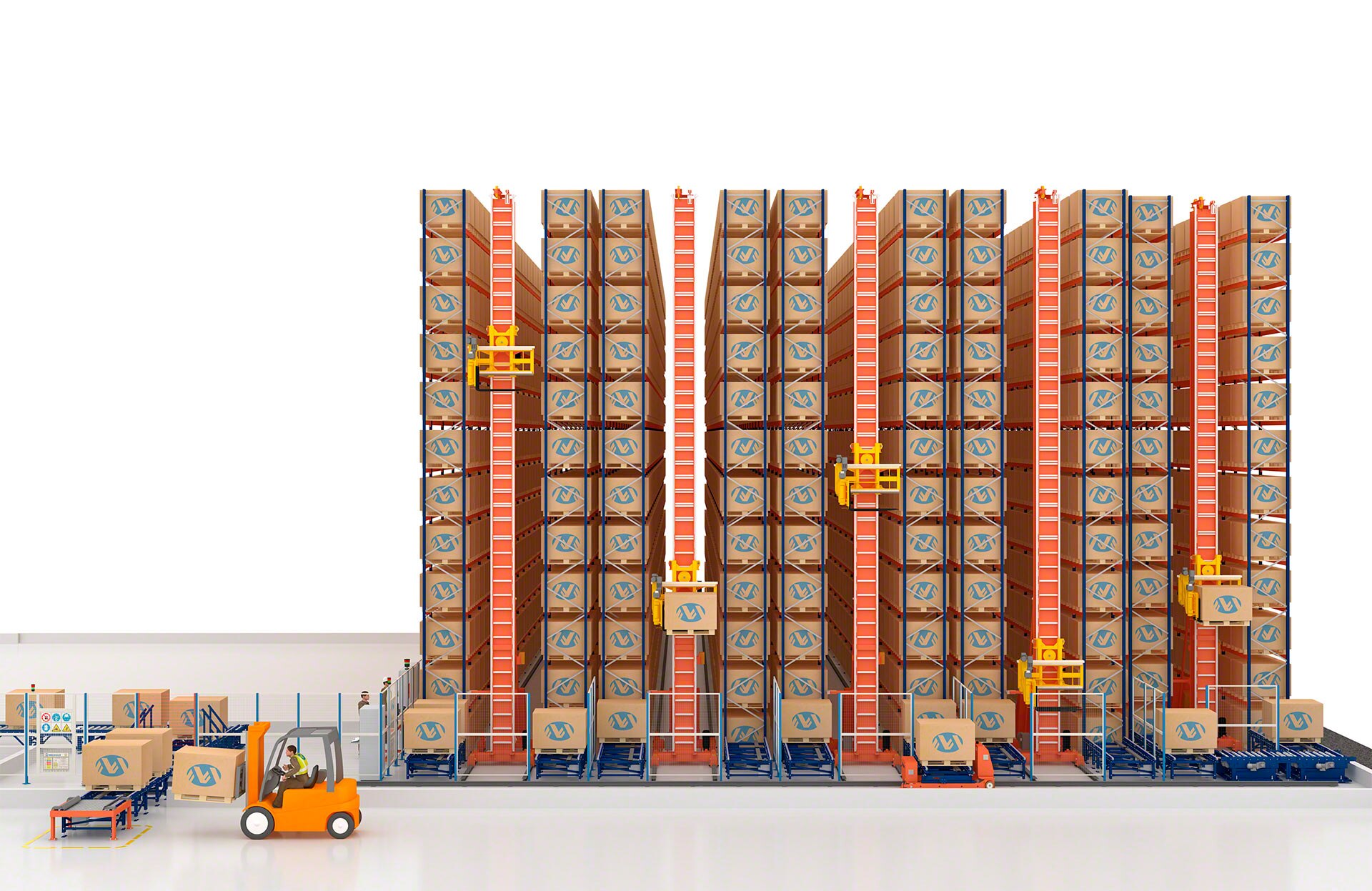

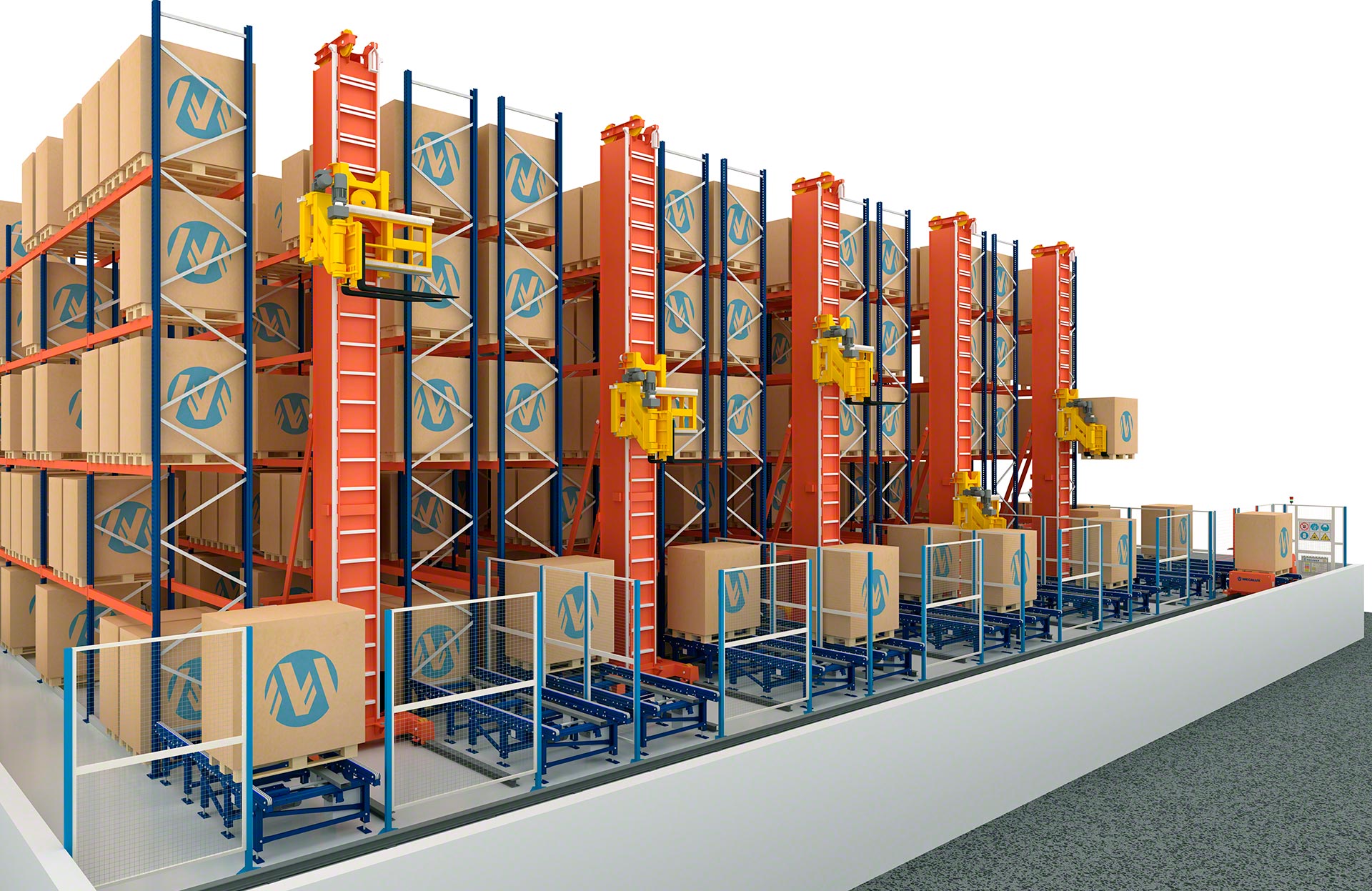

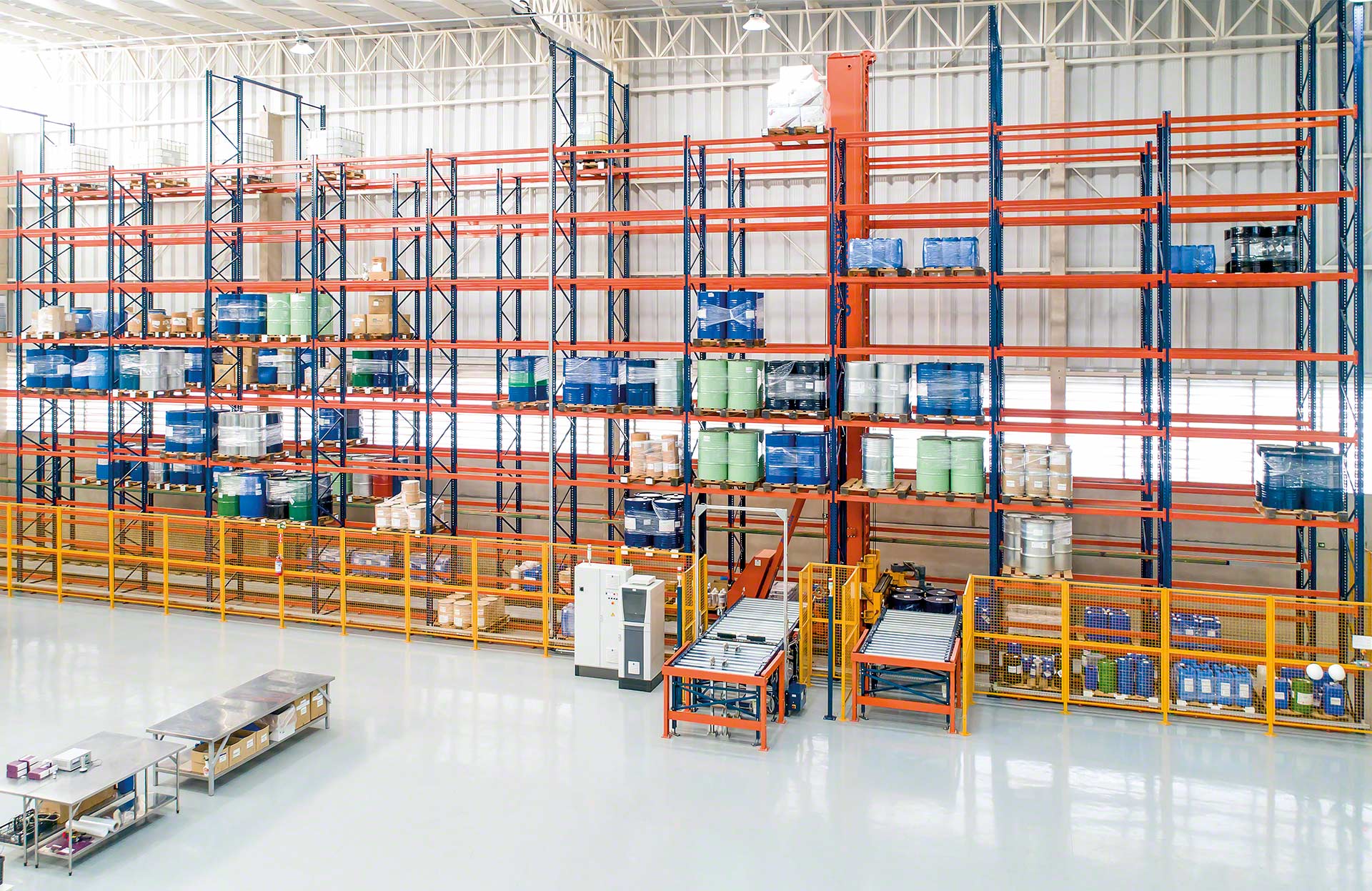

Almacenes de hasta 15 metros de altura
Se adaptan a las exigencias de distintos tipos de almacenes automáticos de nueva construcción con estanterías de hasta 15 m de alto.

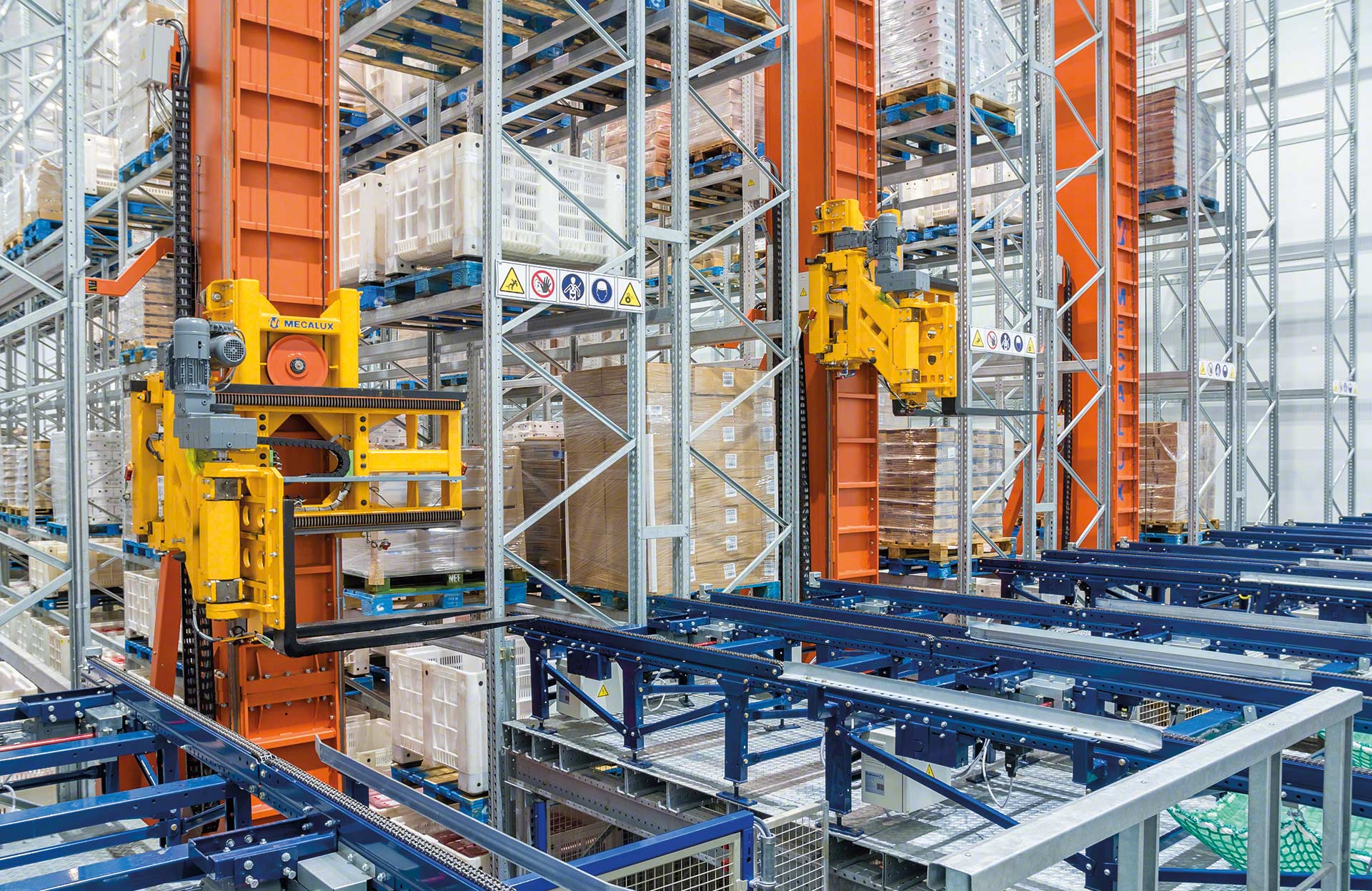

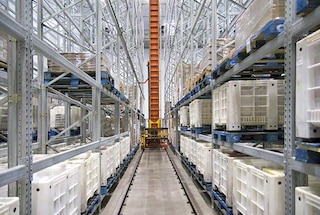

Cámaras refrigeradas de frío positivo
Trabajan en un rango de temperaturas de entre 0 ºC y +40 ºC, por lo que pueden instalarse en almacenes de refrigeración (frío positivo).
Cómo funciona el transelevador trilateral
Solución que automatiza por completo el depósito y la extracción de cargas paletizadas
Los transelevadores trilaterales están diseñados para ejecutar tres movimientos diferentes: uno longitudinal, que les permite moverse a lo largo del pasillo, otro vertical, para elevarse y descender, y un tercer movimiento en profundidad con el que el las horquillas trilaterales se introducen en la estantería para depositar y extraer palets.

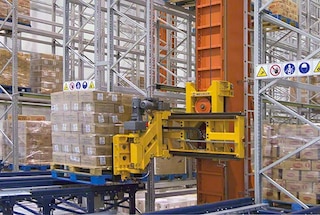

Recogida del palet
El sistema de extracción del transelevador trilateral recoge el palet en el extremo del pasillo, desde un transportador o desde una ménsula.

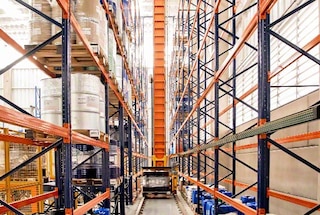

Desplazamiento por el pasillo
El transelevador recorre el interior del pasillo en un movimiento combinado de traslación y elevación para transportar el palet hasta la ubicación asignada por el software de gestión del almacén.

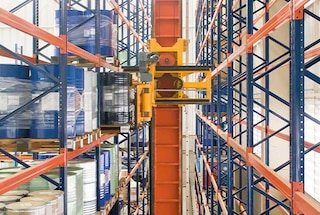

Depósito del palet
Al alcanzar la ubicación asignada, las horquillas trilaterales introducen el palet en la estantería y lo depositan.

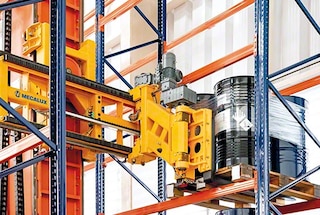

Recogida de otro palet
Completado el depósito del palet, el transelevador se dirige hacia otra ubicación para recoger otro palet y extraerlo. A esta operación se la conoce como ciclo combinado.

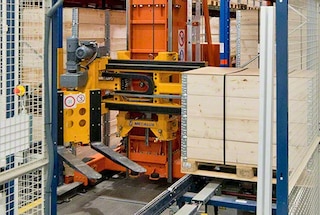

Salida del palet
El transelevador se desplaza hasta el extremo del pasillo y coloca el palet extraído en el transportador de salida o lo deposita sobre una ménsula.
Testimoniales
Casos prácticos
IKEA Components automatiza su almacén de Malacky sin interrumpir las operativas
IKEA Components, empresa de embalaje y entrega de accesorios y componentes para muebles, ha automatizado su almacén en Malacky, Eslovaquia. Mecalux ha instalado transelevadores trilaterales y transportadores para palets en cada uno de los doce pasillos del almacén, así como Easy WMS. Leer más
Disalfarm consigue capacidad, productividad y control con la automatización en distintas fases de su almacén convencional
Caso práctico de automatización del almacén de Disalfarm en Rubí (Barcelona) desarrollado por Mecalux y otros ejemplos de sistemas de almacenaje. Leer más
Industrias Yuk: centralización logística, cinco almacenes en uno con miles de referencias
Industrias Yuk, fabricante de cadenas y elementos de transmisión industrial, ha construido centro de 10.200 m² en Ribarroja, donde centralizar su logística. Se compone de dos almacenes automáticos gestionados por Easy WMS, uno para cajas con 12.920 ubicaciones y otro con capacidad para 15.246 palets. Leer más
La eficiente simplicidad de un almacén automático para operar en frío
Caso práctico de automatización del almacén de La Anónima en Argentina desarrollado por Mecalux y otros ejemplos de sistemas de almacenaje. Leer más
Aromaty Fragrances actualiza su logística con un almacén automático
Aromaty Fragrances, fabricante de fragancias brasileño para todo tipo de marcas, ha equipado su almacén de materia prima con un almacén automático de Mecalux. Este centro abastece producción con los artículos necesarios para crear los perfumes. También ha instalado el sistema de gestión Easy WMS de Mecalux. Leer más
El almacén automático de SMA Magnetics conectado con producción

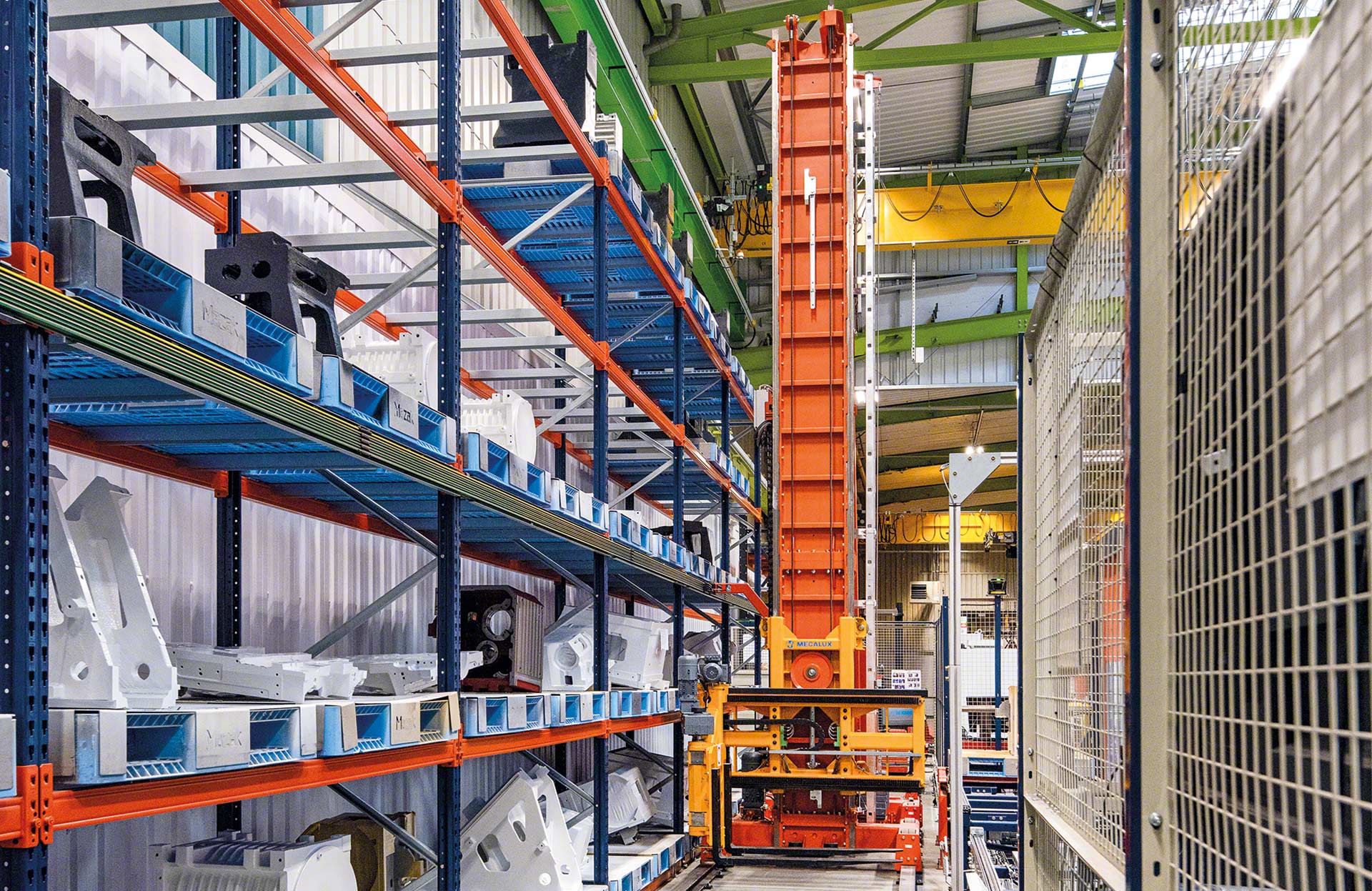

SMA Magnetics ha automatizado la operativa de su almacén en Zabierzów (Polonia) con la incorporación de transelevadores trilaterales. Estas máquinas disponen de un cabezal giratorio que permite recoger y dejar los palets en tres posiciones: una frontal y dos laterales. El almacén está conectado con producción. Leer más

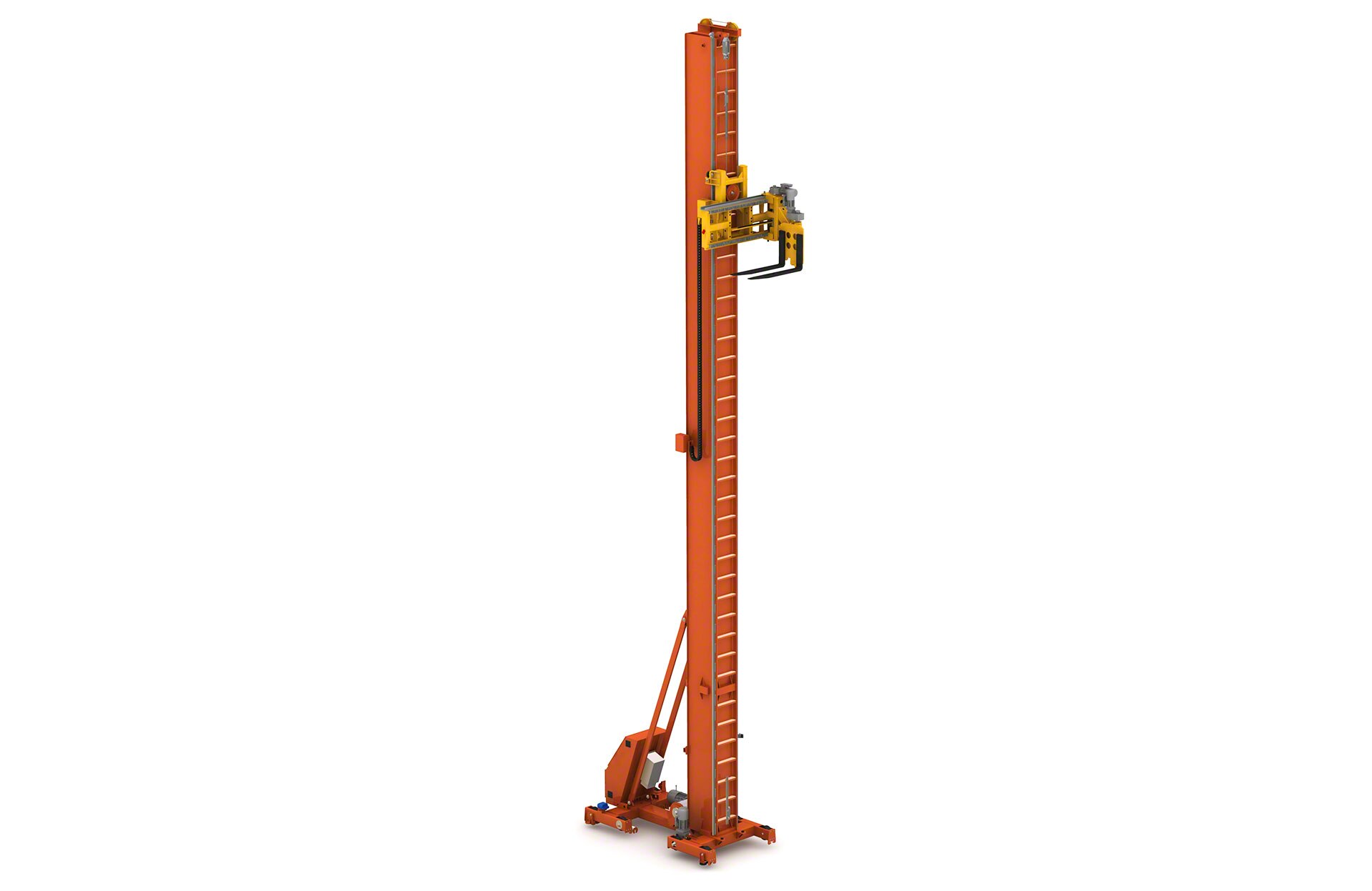

Componentes del transelevador trilateral automático
Los transelevadores trilaterales automáticos se componen esencialmente de tres partes: la columna, el sistema de extracción y el testero inferior. A lo que se suma el sistema eléctrico y los motores. A diferencia de otros transelevadores, no hay testero superior, lo que facilita su implantación en almacenes existentes.
Los componentes mecánicos conforman la estructura básica del transelevador. La columna permite el movimiento vertical de elevación, el testero y los carriles el horizontal de traslación y las horquillas la extracción/depósito de los palets.
El transelevador recibe la energía eléctrica desde un armario embarcado. Los motores son análogos a los movimientos de la máquina: uno para la traslación, otro para la elevación y un tercero para el depósito/extracción de los palets.

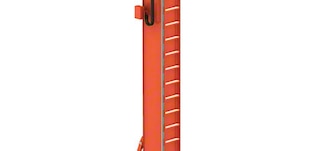

Columna
Eje principal del transelevador por el que se desplaza verticalmente el sistema de extracción para acceder a las distintas ubicaciones de las estanterías.

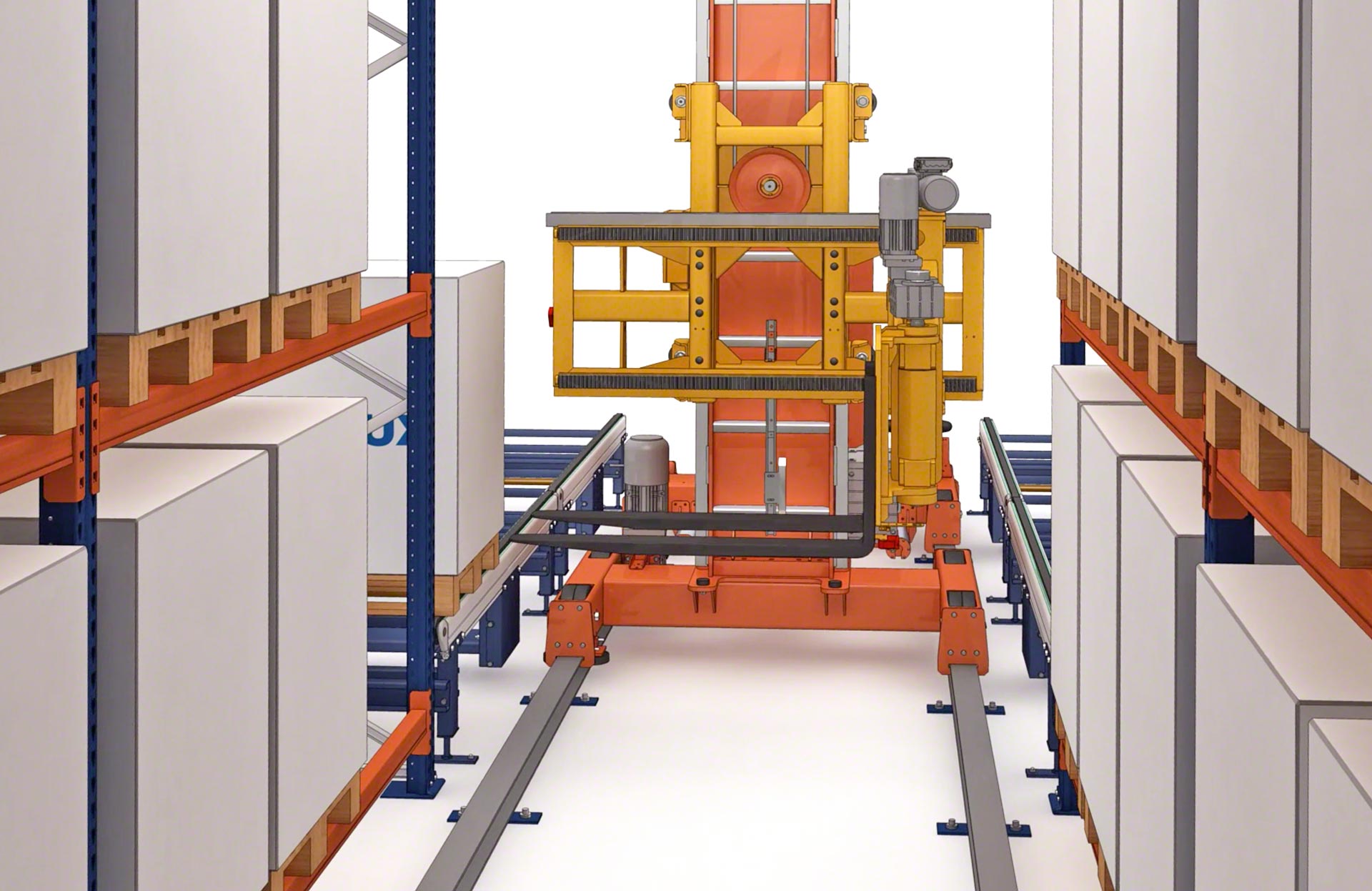

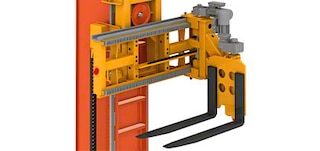

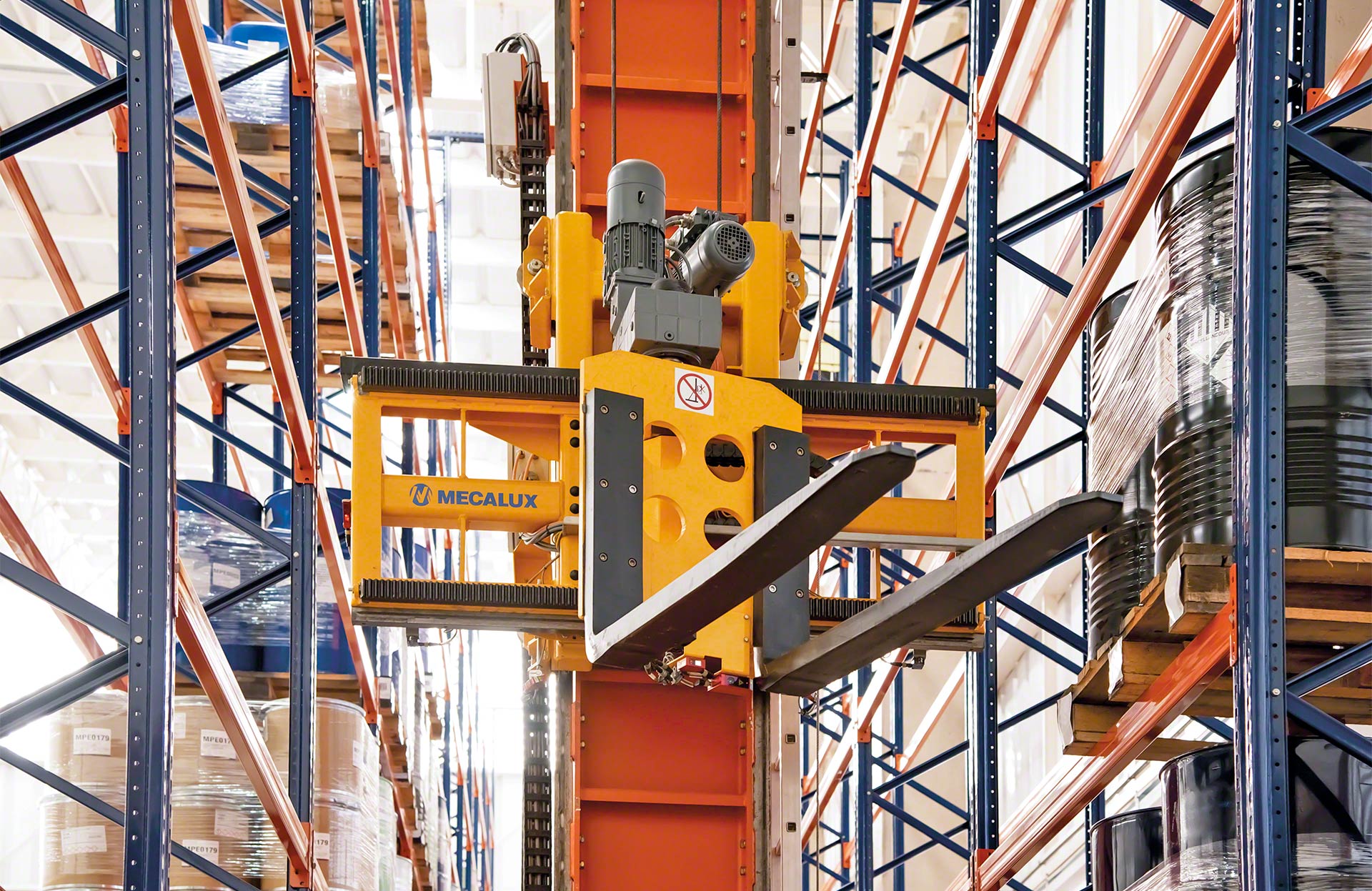

Horquillas trilaterales
Sistema de extracción compuesto por un cabezal giratorio que posibilita recoger y depositar los palets en tres posiciones: una frontal y dos laterales.

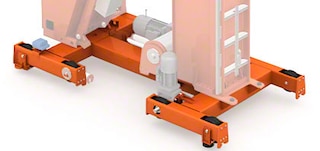

Testero inferior
Estructura que soporta el conjunto del transelevador equipada con 8 ruedas que posibilitan su desplazamiento longitudinal por el pasillo.

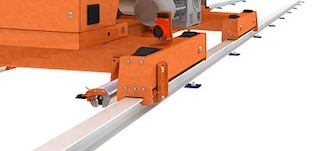

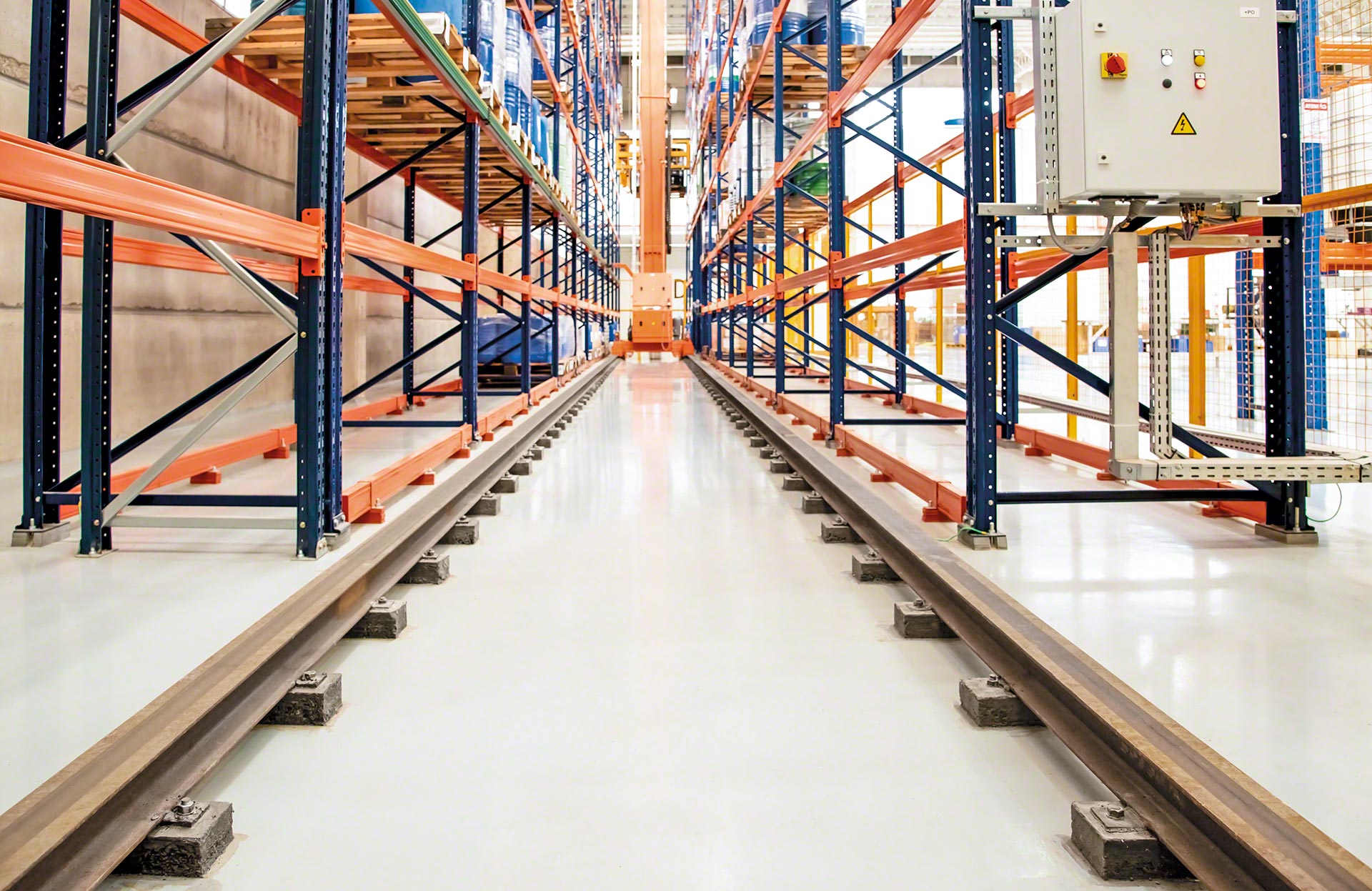

Carriles inferiores
Conjunto de dos carriles paralelos por los que se desplazan las ruedas del testero inferior. Su instalación no requiere de un suelo con alta planimetría.

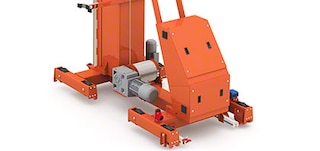

Armario eléctrico
Transmite al transelevador la energía eléctrica que requiere para su funcionamiento.

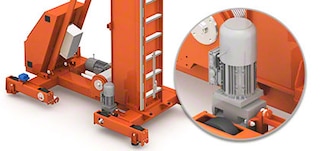

Motor de traslación
Acciona el movimiento del testero inferior. El transelevador trilateral alcanza una velocidad de traslación máxima de 100 m/min.

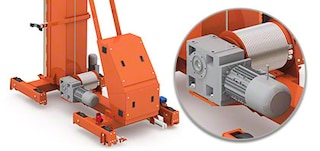

Motor de elevación
Mueve el sistema de extracción verticalmente a lo largo de la columna hasta alcanzar el nivel de la ubicación asignada.

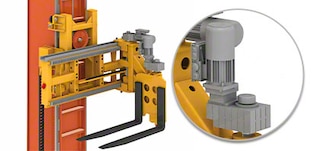

Motor de extracción
Mueve el cabezal giratorio del sistema de extracción en tres posiciones: una frontal y dos laterales (derecha e izquierda).
Preguntas frecuentes
El transelevador trilateral automático es una solución de almacenaje diseñada para automatizar de forma sencilla estanterías convencionales de hasta 15 m de altura en las que operan carretillas elevadoras trilaterales. El funcionamiento del transelevador es totalmente automático, por lo que su implantación agiliza de modo significativo el depósito y la extracción de palets, reduce los errores y aumenta la productividad del almacén.
Al igual que las carretillas trilaterales, los transelevadores trilaterales están diseñados para trabajar en estanterías con pasillos muy estrechos. La principal diferencia entre ambas soluciones reside en el funcionamiento plenamente autónomo de los transelevadores, cuya implementación permite automatizar por completo el depósito y la extracción de palets de las estanterías. Dicho de otro modo, los transelevadores trilaterales son la evolución de las carretillas trilaterales, a las que sustituyen de manera fácil y económica, ya que utilizan el mismo ancho de pasillo y las mismas estanterías.
Una primera diferencia radica en el sistema de extracción utilizado. Los transelevadores trilaterales están equipados con horquillas trilaterales que se mueven gracias a un cabezal giratorio y pueden desplazarse en tres direcciones para acceder a la carga (hacia la derecha, hacia la izquierda y hacia el frente). Los otros tipos de transelevadores, en cambio, suelen disponer de un sistema de extracción conformado por horquillas telescópicas bilaterales que únicamente funcionan en dos direcciones (derecha e izquierda).

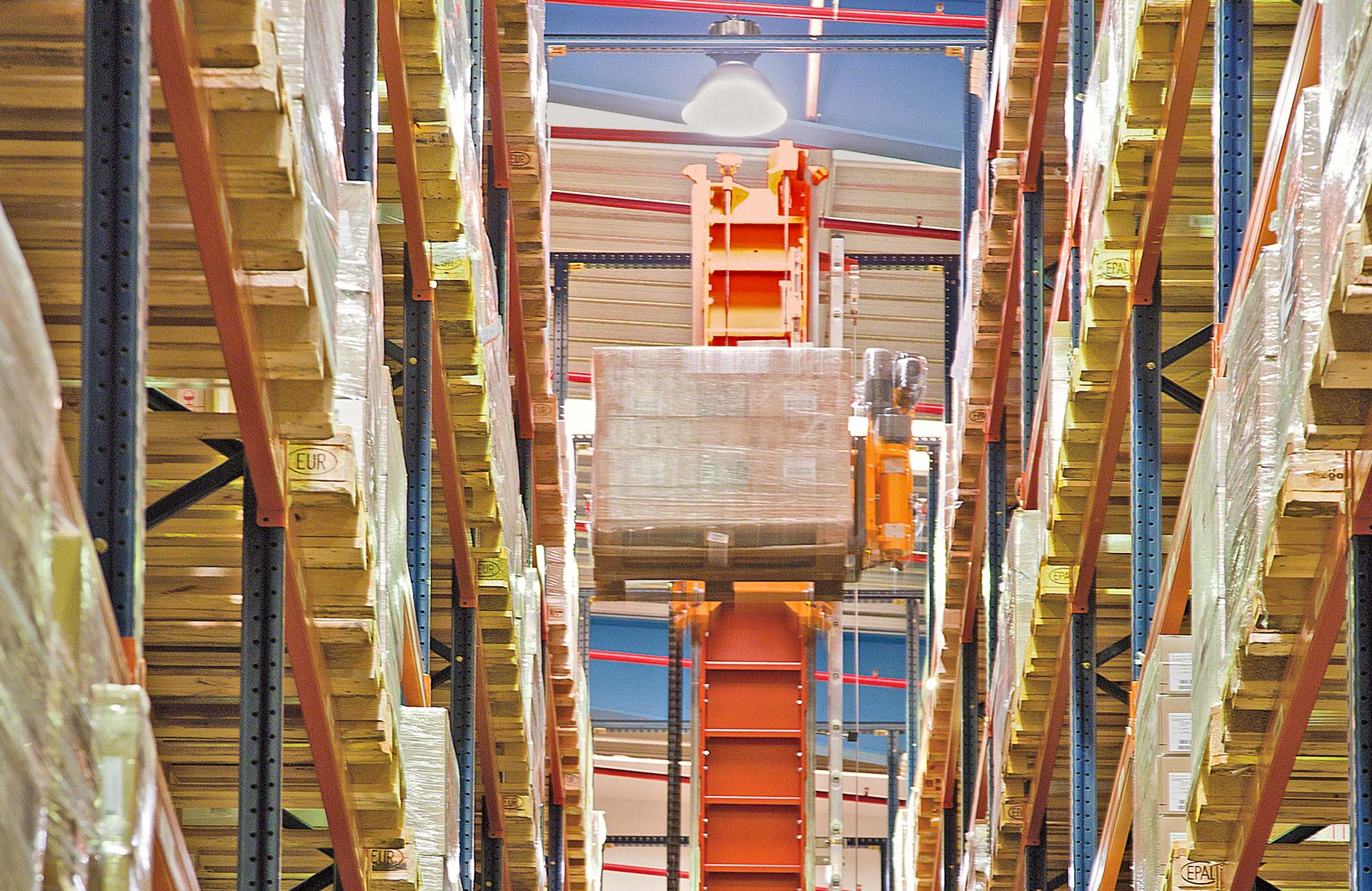

Por otro lado, los transelevadores trilaterales no utilizan testero ni carril guía superiores y pueden trabajar a cota 0 para depositar y extraer palets a nivel de suelo. Estas dos características permiten maximizar el aprovechamiento de la superficie disponible en altura, en comparación con otros transelevadores. No obstante, la altura máxima del transelevador trilateral es de 15 m, por lo que si se requiere implementar una solución de almacenaje automático de mayores dimensiones será necesario optar por otros de los modelos de transelevadores para palets de Mecalux, algunos de los cuales alcanzan alturas máximas de hasta 45 m.
Los transelevadores trilaterales pueden trabajar en estanterías convencionales para palets de hasta 15 m de altura y de simple profundidad.
En absoluto. Se trata del modelo de transelevador más sencillo y ha sido específicamente desarrollado para automatizar con facilidad almacenes convencionales diseñados para el funcionamiento de carretillas trilaterales. De hecho, la implantación de estos transelevadores permite conservar las mismas estanterías en las que operaban las carretillas, sin modificar su disposición ni el ancho de pasillo.
No. La instalación de un transelevador trilateral no requiere de un suelo de alta planimetría, a diferencia de lo que ocurre con las carretillas trilaterales. Si existiera cualquier irregularidad en la nivelación del suelo, la misma puede salvarse con facilidad al instalar los carriles inferiores por los que se desplaza el transelevador.
Los transelevadores trilaterales automáticos pueden manipular palets de hasta 1.200 kg.
Los transelevadores trilaterales son aptos para pasillos sumamente estrechos. La anchura mínima requerida entre cargas puede oscilar entre 1,76 y 1,86 m.
El transelevador trilateral se desplaza a una velocidad de traslación máxima de 100 m/min.
Los transelevadores trilaterales desarrollan una velocidad de elevación máxima de 30 m/min para palets de 1.200 kg y 38 m/min para palets de 1.000 kg.
Los transelevadores trilaterales soportan un rango de temperaturas que oscila entre 0 ºC y 40 ºC con hasta el 70% de humedad.

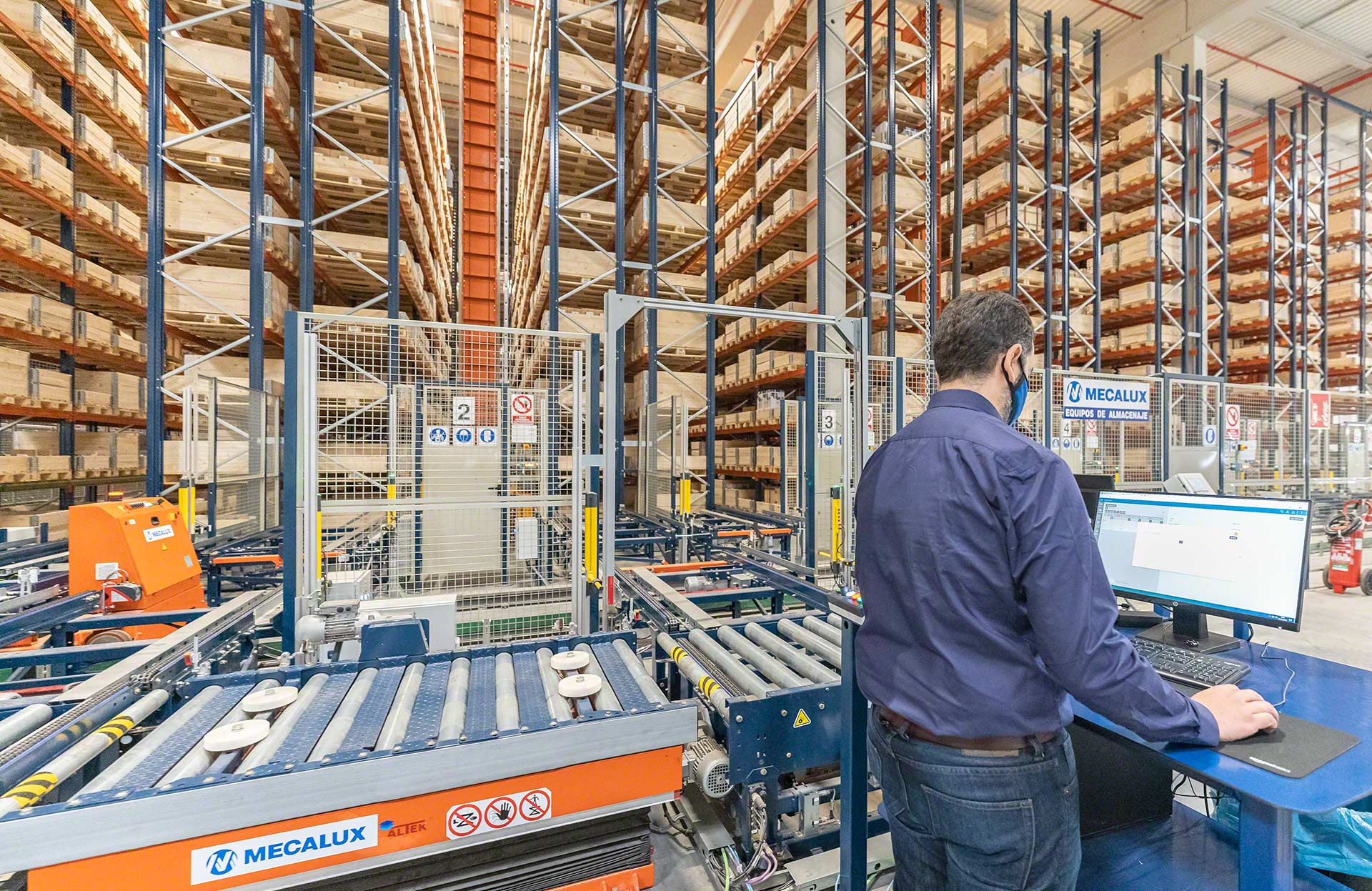

Sí. El transelevador trilateral automático trabaja con dos softwares: un SGA (sistema de gestión de almacén), que asigna las ubicaciones a cada unidad de carga, y un SCA (sistema de control de almacén), que envía al transelevador las instrucciones de movimiento. Mecalux puede suministrar ambos softwares.
