Estanterías cantilever
Sistema de almacenamiento para cargas largas y voluminosas como tubos, perfiles, tableros, planchas o molduras.
El producto

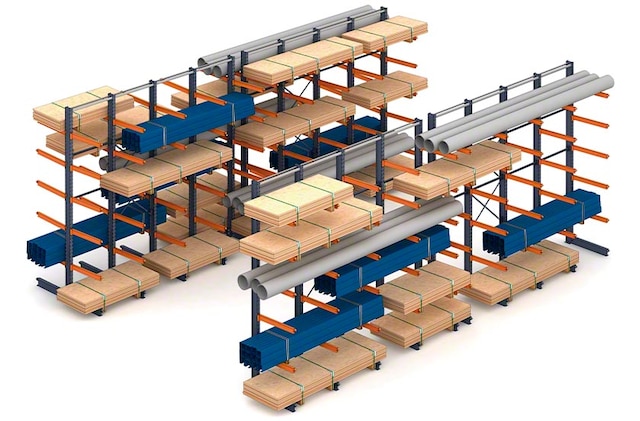

Sistema cantilever: solución ideal para el almacenaje y la manipulación de productos de gran longitud
Las estanterías tipo cantilever están diseñadas para almacenar cargas largas y voluminosas, como perfiles metálicos, tubos de plástico o tableros de madera. El sistema ofrece acceso directo a la mercancía almacenada, lo que facilita su manipulación manual (si se trata de cargas ligeras) o a través de equipos de manutención (para cargas pesadas).
Las estanterías cantilever de Mecalux, formadas por bases, columnas y brazos en voladizo, son estructuras robustas de gran resistencia y máxima versatilidad que se adaptan a distintos tipos de almacenes y de productos con medidas especiales. Además, existe una configuración de estanterías cantilever móviles, para un mayor aprovechamiento del espacio.
Ventajas de las estanterías cantilever
- Gran diversidad de cargas: sus distintos componentes y accesorios facilitan la adecuación del sistema a una amplia variedad de cargas largas y voluminosas de diferentes pesos y dimensiones.
- Acceso directo y excelente visibilidad: aseguran una inmediata identificación visual de la mercancía almacenada y permiten acceder a ella de forma directa.
- Facilidad de montaje: compuestas por elementos encajables que facilitan el montaje y la adaptación a necesidades futuras añadiendo módulos adicionales.
- Optimización del espacio: se pueden instalar sobre bases móviles para configurar estanterías cantilever móviles, lo que permite compactar las estanterías conservando el acceso directo a cada producto.
- Aptas para exteriores: disponibles con distintas clases de cubiertas para proteger la mercancía y la estructura frente a las inclemencias meteorológicas en instalaciones al aire libre.
- Seguridad: incorporan elementos como arriostrados verticales y topes, que dotan a la instalación de gran estabilidad y resistencia.
Las estanterías cantilever nos han permitido almacenar nuestros perfiles de entre 4 y 7 metros de longitud
Aplicaciones del sistema cantilever
Empresas que almacenan tubos, perfiles y otros tipos de cargas largas y voluminosas
El sistema de estanterías cantilever configura estructuras polivalentes que se adaptan a la perfección al almacenamiento de una amplia variedad de mercancías de dimensiones especiales. Por esta razón, son indispensables en múltiples centros logísticos y productivos.

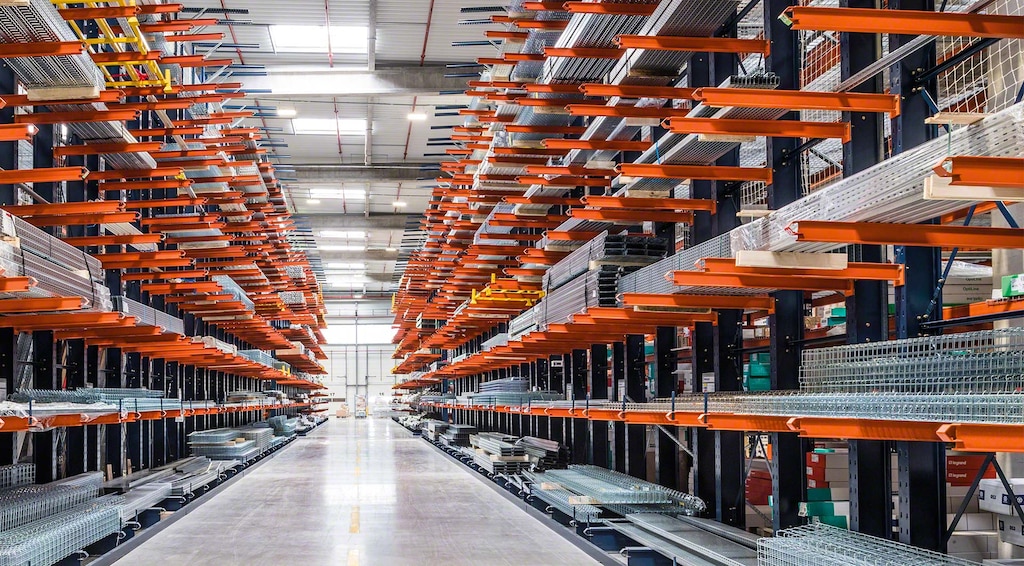

Almacenes con productos de gran longitud
Las cantilever garantizan el óptimo almacenamiento de cargas largas como tubos, perfiles y molduras.
Stock de productos no paletizables
Configuran una solución idónea para cargas cuyas dimensiones dificultan su paletización, como tableros o planchas.
Almacenaje de cargas voluminosas no uniformes
Se adaptan al almacenaje de mercancías voluminosas de diferentes pesos y dimensiones.
Configuraciones del sistema de almacenamiento cantilever
Solución de gran versatilidad compatible con diversas necesidades de almacenamiento
Las diferentes configuraciones de las estanterías cantilever se ajustan a los requerimientos de múltiples almacenes. Desde estanterías simples y dobles hasta estructuras cubiertas para exteriores o sistemas móviles para almacenaje por compactación.
Estanterías cantilever simples
Estanterías con acceso por un solo lado. Suelen instalarse adosadas directamente a una pared a fin de aprovechar al máximo el espacio disponible.
Estanterías cantilever dobles
Estanterías que permiten almacenar mercancía a ambos lados de la estructura. Este tipo de cantilever se utiliza en los pasillos intermedios del bloque de estanterías.

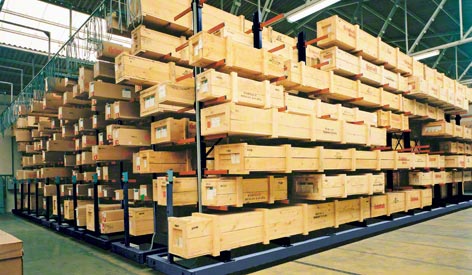

Estanterías cantilever móviles
Estanterías cantilever montadas sobre bases móviles motorizadas. Con esta configuración se aumenta la capacidad de almacenaje sin ampliar la superficie utilizada. Las bases se deslizan sobre carriles empotrados en el suelo.
Estanterías cantilever cubiertas
Estanterías equipadas con cubiertas que preservan la mercancía almacenada del impacto de la meteorología (luz solar, lluvias, etc.) en instalaciones al aire libre.
Almacén cantilever autoportante
Las estanterías tipo cantilever pueden utilizarse para construir almacenes autoportantes. En estos casos, no solo soportan las cargas almacenadas sino también la estructura de la edificación.
Testimoniales
Las soluciones de almacenaje de Mecalux nos han ayudado a organizar mejor los productos en base a sus dimensiones. Las estanterías cantilever se pueden adaptar a las diferentes alturas y tipos de mercancía.
Los brazos de las estanterías se fijan a las columnas y se pueden reajustar de acuerdo con nuestras necesidades logísticas.
Estamos muy satisfechos con las estanterías cantilever sobre bases móviles de Mecalux: se han ajustado a las dimensiones de nuestros perfiles de aluminio y, gracias a ellas, hemos ganado un 48% de capacidad.
Casos prácticos
La solución perfecta para almacenar perfiles de gran longitud
Gaviota, fabricante de persianas y toldos, ha equipado su almacén con estanterías cantilever, estanterías para palets y estanterías compactas. La mercancía se clasifica en función de distintos criterios y, así, por ejemplo, los perfiles de gran longitud se depositan en las estanterías cantilever. Leer más
Giménez Ganga amplía en un 48% la capacidad de almacenaje
Giménez Ganga, líder en la fabricación de sistemas para la protección solar, cerramientos y decoración, ha modernizado su centro logístico en Alicante. La compañía ha instalado estanterías cantilever sobre bases móviles a fin de optimizar el espacio de su almacén sin perder acceso directo a la mercancía. Leer más
La forma más eficiente de almacenar grandes componentes de aviones con estanterías cantilever de Mecalux
Caso práctico de instalación llave en mano con estanterías cantilever para Airbus en Toledo desarrollado por Mecalux. Leer más
El operador logístico Bracchi optimiza la organización de su nuevo almacén en Alemania
Caso práctico de centro de distribución sectorizado por seguridad con estanterías convencionales y cantilever desarrollado por Mecalux. Leer más
El almacén de perfiles de aluminio de Aluprof con estanterías cantilever y convencionales
Aluprof ha instalado estanterías cantilever y convencionales en su almacén de productos terminados en Polonia. Las dos soluciones, destinadas a alojar perfiles de aluminio y palets de distintos volúmenes, ofrecen acceso directo a la mercancía, agilizando las labores de almacenaje y preparación de pedidos. Leer más
Componentes de la estantería cantilever
Los componentes principales de las estanterías cantilever de Mecalux se fabrican con perfiles laminados en caliente, lo que les confiere una gran resistencia a las cargas y a las deformaciones por impactos.
Los componentes básicos del sistema de almacenamiento cantilever incluyen las columnas, las bases y los atirantados (que rigidizan la estructura y garantizan su estabilidad) y los brazos en voladizo sobre los que se deposita la carga almacenada.
Las estanterías cantilever incluyen una serie de componentes de probada calidad que refuerzan la solidez y fiabilidad del conjunto estructural, con el objetivo de garantizar la integridad física de los operarios y preservar la mercancía almacenada.
Columnas
Perfiles verticales en cuyas ranuras se fijan los brazos en voladizo y con puntos de fijación para uniones y atirantados.
Bases
Perfiles horizontales que confieren a la estructura una excelente estabilidad. Se unen a las columnas atornillándose mediante una placa de fijación.
Brazos en voladizo
Perfiles horizontales ligeramente inclinados que soportan la mercancía almacenada. Se fijan a las columnas con tornillos.
Atirantados y uniones de columna
Elementos de rigidización longitudinal que unen entre sí todas las columnas y refuerzan la solidez y la estabilidad del conjunto estructural.
Uniones pórtico
Perfiles horizontales que unen las estanterías por la parte superior en aquellos casos en los que se requiere conferir más estabilidad al conjunto.
Guías laterales para carretillas
Se instalan en los pasillos para delimitar con seguridad la circulación de las carretillas de carga lateral, de uso muy habitual en sistemas cantilever.
Placas de señalización
Detallan las características técnicas de la instalación. Se sitúan en zonas visibles como, por ejemplo, en los extremos de la estructura.
Accesorios para estanterías cantilever
Accesorios que potencian la versatilidad del sistema cantilever
Topes para brazos
Tubos redondos que se introducen en el extremo exterior de los brazos para evitar caídas de mercancía, especialmente de cargas sueltas.
Estantes corridos
Se colocan sobre los brazos en voladizo y permiten almacenar cajas y paquetes de diferentes tamaños e incluso palets de variadas dimensiones.
Cubiertas para exterior
Recubren las estanterías cantilever cuando estas se instalan en exteriores. Protegen la estructura y la mercancía de las inclemencias meteorológicas (lluvia, sol, etc.).
Preguntas frecuentes
Las estanterías tipo cantilever, conocidas también como estanterías para cargas largas, son sistemas de almacenaje especialmente desarrollados para albergar mercancías de gran longitud o de dimensiones voluminosas. Se trata de estructuras robustas y de gran resistencia formadas por columnas, bases y un conjunto de brazos en voladizo sobre los que se deposita la carga. Pueden utilizarse, por ejemplo, como estanterías para tubos, tuberías, planchas de madera, láminas metálicas o incluso mercancías más voluminosas, como partes de aviones o coches.
Cantilever es una palabra que proviene del inglés y que en español se traduciría como "voladizo". Cantilever se define en ingeniería como una estructura que se compone de un elemento rígido horizontal sujeto por uno solo de sus extremos. Ésta es precisamente la forma con la que están diseñadas las estanterías para cargas largas.
Las estanterías cantilever son estructuras diseñadas para el almacenamiento y la manipulación de una amplia gama de cargas largas o de dimensiones especiales, como por ejemplo perfiles metálicos, tubos plásticos y de metal, tableros de madera o planchas metálicas.
Sí, la colocación de estantes corridos (metálicos o de madera) sobre los brazos en voladizo de la estantería cantilever crea una superficie de apoyo apta para el almacenamiento de palets de múltiples dimensiones, a la vez que cajas y contenedores de distintos tamaños.
El peso máximo soportado por las estanterías cantilever de Mecalux varía según la configuración elegida. Las estanterías cantilever para cargas pesadas, por ejemplo, son estructuras de gran robustez que pueden soportar más de 2.500 kg por brazo.
Las estanterías cantilever pueden superar los 6 m de altura.
La longitud de los brazos de las estanterías cantilever puede oscilar entre 400 y 2000 mm. Normalmente, el largo de los brazos es superior al ancho de las unidades de carga, aunque existen casos en los que la anchura de la mercancía supera la longitud de los brazos, sobre todo cuando se almacenan tableros o chapas.
Para calcular la distribución de los brazos y las columnas en las estanterías tipo cantilever, se deben tener en cuenta las dimensiones, el peso y la rigidez de la mercancía, el tipo de equipo de manipulación, las tolerancias, etc. Cada unidad de carga debe apoyarse sobre un mínimo de dos brazos y puede sobresalir a ambos lados hasta un máximo del 50% de la distancia horizontal entre dos brazos contiguos. De este modo, se consigue una superficie de apoyo estable y se garantiza un correcto reparto de cargas.

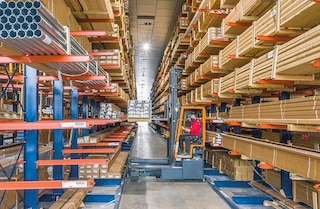

En general, las operativas de depósito y extracción de la mercancía se realizan con la asistencia de carretillas elevadoras, sobre todo las de carga lateral, específicamente desarrolladas para la manipulación de cargas largas o de dimensiones especiales y el transporte y la elevación lateral de las unidades de carga. Al depositar la carga, resulta fundamental asegurar su correcto centrado para evitar cualquier tipo de colisión entre las horquillas y los brazos en voladizo. En aquellos casos en los que el peso de las cargas manipuladas así lo exige, se usan equipos de manutención de mayor envergadura, como por ejemplo puentes grúa.
Sí. Su montaje sobre bases móviles permite configurar estanterías cantilever móviles, sistemas de almacenamiento por compactación con los que aprovechar al máximo la superficie disponible.
Las estanterías cantilever sobre bases móviles pueden emplazarse en cualquier almacén. La única obra requerida para su montaje es la instalación de los carriles empotrados en el suelo por los que se deslizan las bases móviles.
Se pueden instalar hasta un máximo de 16 bases móviles de forma consecutiva. Si se requiere ampliar la instalación, es necesario colocar en uno de los extremos una estantería cantilever fija a partir de la cual se podrán instalar otras 16 bases móviles.
