Transelevadores para palets
Sistema de almacenamiento diseñado para depositar y extraer palets de forma totalmente automática que potencia la productividad y aumenta la capacidad del almacén.
El producto

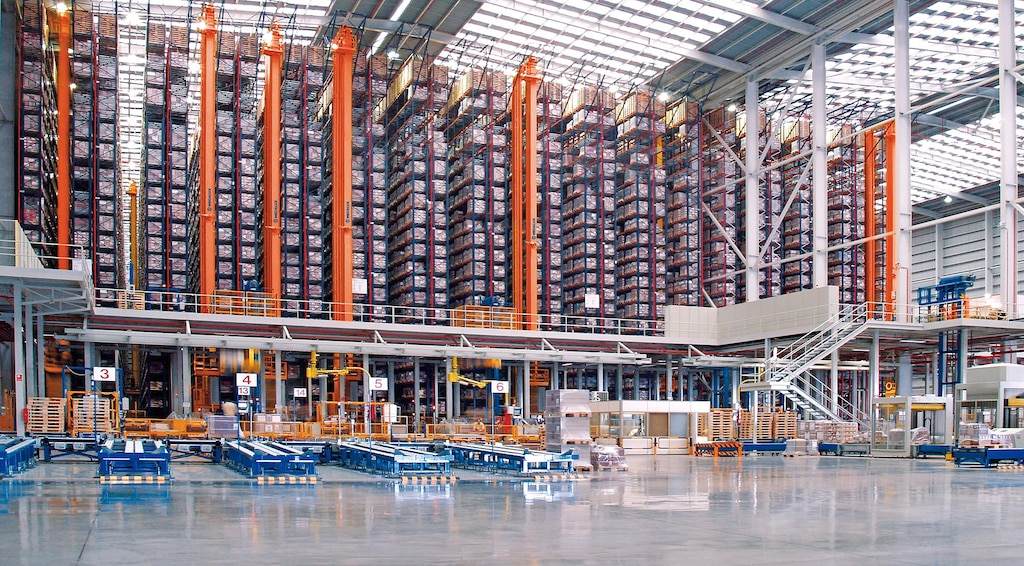

El transelevador: almacenamiento automatizado, rápido y sin errores
Los transelevadores son máquinas desarrolladas para el almacenamiento automático de palets. Se desplazan en longitud, en altura y en profundidad para ejecutar con gran agilidad y máxima precisión el depósito y la extracción de mercancía de las estanterías.
Los transelevadores de Mecalux son equipos dotados con la tecnología más avanzada que incrementan notablemente la productividad del almacén y maximizan el aprovechamiento del espacio para aumentar la capacidad de almacenaje. Además, contribuyen a reducir los errores y los riesgos derivados de las operativas manuales.
Ventajas del uso de transelevadores en el almacén
- Aumento de la productividad: pueden trabajar de forma ininterrumpida 24/365 y el depósito y la extracción se realizan en un mismo movimiento (ciclos combinados), lo que confiere gran agilidad al funcionamiento del sistema.
- Automatización total: su funcionamiento completamente autónomo facilita la gestión del almacén y elimina errores propios de la operativa manual.
- Máximo aprovechamiento del espacio: los transelevadores se pueden elevar hasta los 45 m en pasillos de tan solo 1,5 m de ancho.
- Doble profundidad y multiprofundidad: pueden operar con estanterías de alta densidad con canales de gran profundidad, como las estanterías dinámicas o el sistema Pallet Shuttle, y también con estanterías de simple o doble profundidad.
- Gran flexibilidad: la amplia gama de transelevadores Mecalux permite adaptar el sistema a las exigencias de capacidad de carga, altura y tiempos de ciclo de cada almacén.
- Seguridad: los transelevadores manipulan los palets con extrema precisión y se reduce significativamente el tránsito de vehículos de manutención, lo que refuerza la seguridad del almacén.
- Solución integral: Mecalux diseña, fabrica, instala y pone en marcha todos los componentes del almacén automático, desde las estanterías, los transelevadores y los transportadores hasta el software de control y el software de gestión.
Hemos acortado el tiempo empleado en la preparación y distribución de cada pedido
Aplicaciones de los transelevadores automáticos
Sistema de alto rendimiento que se adapta a las necesidades de distintos tipos de almacenes
Los transelevadores Mecalux son soluciones de almacenaje versátiles que se ajustan a las necesidades de múltiples empresas y que han demostrado su eficacia en diversos sectores industriales (desde la alimentación y la metalurgia hasta la industria automotriz y la farmacéutica).
Almacenes con gran cantidad de entradas/salidas
Los transelevadores son una solución idónea para almacenes con referencias de alta rotación y entradas/salidas constantes.

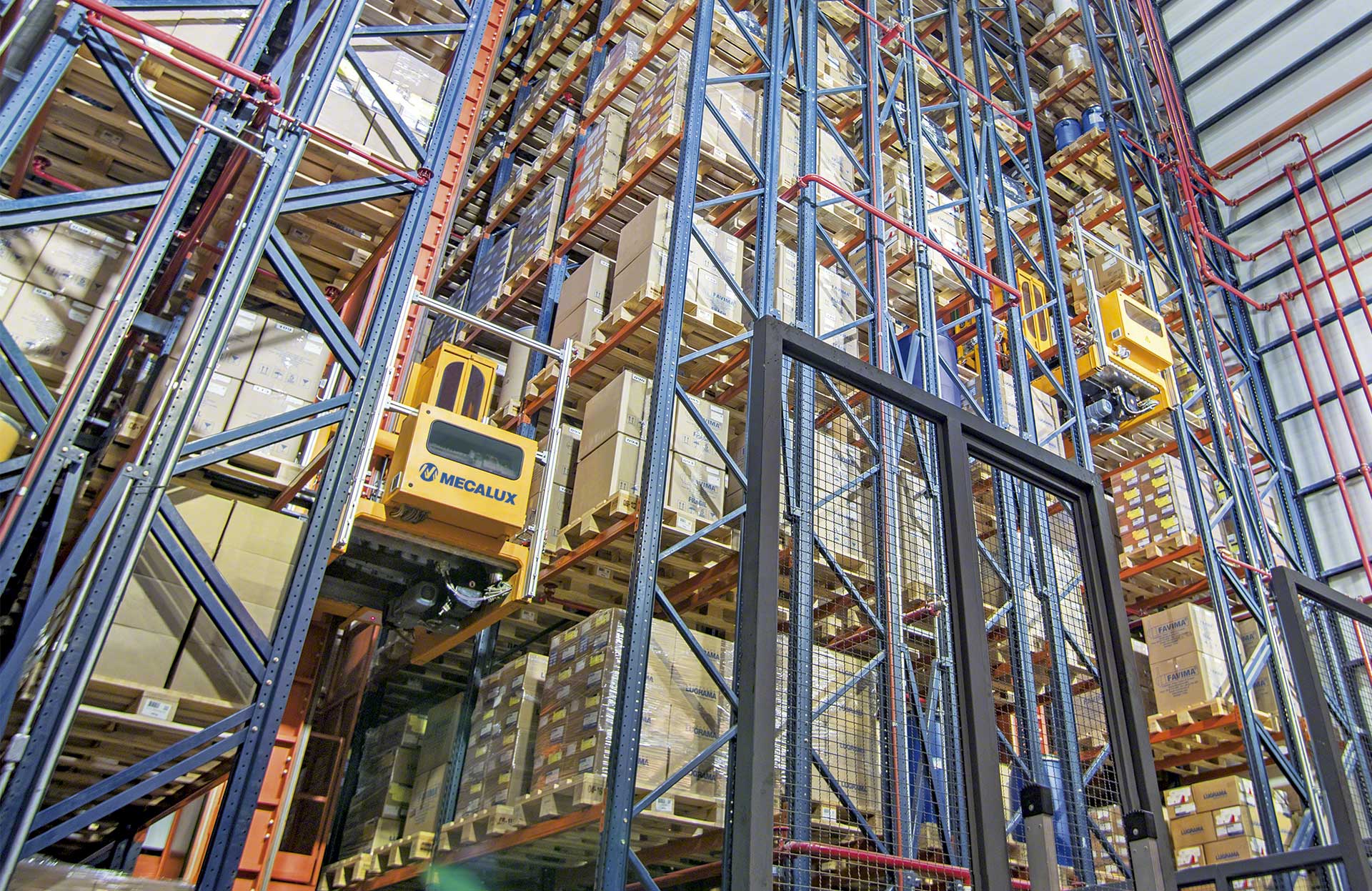

Empresas que requieren mayor capacidad de almacenaje
Los transelevadores aprovechan de manera óptima el espacio del almacén, particularmente en altura y en anchura.
Cámaras frigoríficas
Pueden operar con temperaturas negativas de hasta -30 ºC.
Cómo funciona un transelevador
El transelevador automatiza por completo las operativas de depósito y extracción de palets
El transelevador es una máquina diseñada para realizar tres tipos de movimientos: longitudinal (para avanzar a lo largo del pasillo), vertical (para moverse en altura) y transversal o en profundidad (para que las horquillas penetren en la estantería para depositar o extraer el palet).
Traslado del palet hasta el pasillo
El circuito de transportadores ubicado en la cabecera de la instalación traslada el palet hasta el extremo del pasillo.
Recogida del palet
El sistema de extracción recoge el palet y lo deposita sobre la cuna de elevación.
Desplazamiento por el pasillo
El transelevador se desplaza por el pasillo en un movimiento simultáneo de traslación y elevación para transportar el palet hasta la ubicación asignada por el software de gestión de almacenes.
Depósito del palet
El sistema de extracción introduce el palet en la estantería para depositarlo en la ubicación asignada.
Recogida de otro palet
Después de depositar el palet, el transelevador se mueve hasta otra ubicación para extraer un palet (operativa que se conoce como ciclo combinado).
Salida del palet
El transelevador se mueve hasta el extremo del pasillo y coloca el palet en el transportador de salida.
Testimoniales
La automatización nos ha permitido aumentar la capacidad de almacenaje y la seguridad, reducir costes de mantenimiento y de personal, a la vez que un control riguroso de los movimientos de los productos.
Con la automatización de nuestro centro logístico, hemos mejorado el rendimiento y la capacidad de respuesta, así como reducido costes operativos y errores derivados de la gestión manual.
En la época de mayor demanda expedimos en torno a 2.400 palets diarios. Automatizar nuestra logística nos ha ayudado a consolidar el repunte de las ventas.
La automatización nos ha supuesto un descenso de los costes logísticos y un incremento de la flexibilidad productiva.
Casos prácticos
Un almacén llave en mano 100% automatizado para Würth en La Rioja
La empresa alemana de elementos de fijación, unión y montaje Würth ha estrenado un nuevo almacén automático y autoportante en La Rioja (España). Esta instalación de grandes dimensiones permite abastecer las tiendas de Würth en España y los clientes que han comprado las herramientas, brocas y tornillos online. Leer más
Almacén autoportante automático de última generación: una apuesta segura para optimizar la logística de lubricantes de Cepsa
Caso práctico de automatización del almacén de Cepsa en San Roque desarrollado por Mecalux y otros ejemplos de sistemas de almacenaje. Leer más
El almacén de calzado de Gioseppo: 1,6 millones de zapatos y 3.500 pedidos diarios
Gioseppo, fabricante y distribuidor de calzado y complementos de moda, ha adaptado su logística al e-commerce con soluciones de almacenaje de Mecalux. En Elche, la compañía ha instalado un almacén automático, así como estanterías con pasarelas y una entreplanta donde preparar miles de pedidos. Leer más
El salto a la automatización de Sabarot, fabricante francés de conservas
Sabarot, compañía francesa dedicada a la producción y distribución de cereales, ha centralizado su logística con un almacén automático de palets. Dirigido mediante el software de gestión Easy WMS, el almacén automático está preparado para ser ampliado si las necesidades futuras de Sabarot lo requieren. Leer más
British Sugar reafirma su compromiso con la innovación con un almacén automático en Wissington
British Sugar, principal fabricante de azúcar de Gran Bretaña e Irlanda, ha optimizado la logística de su planta de Wissington con un almacén automático de palets. Dirigido mediante el software de gestión Easy WMS, el almacén está conectado automáticamente con la salida de las líneas de producción. Leer más
EcoWipes: logística automática, un 30% más de productividad
El fabricante de productos cosméticos e higiénicos EcoWipes ha conectado automáticamente su almacén en Polonia con las líneas de producción con transportadores. Leer más
Mecalux construye uno de los almacenes autoportantes automatizados más grandes de Europa
Caso práctico de automatización del almacen de Hayat Kimya en Turquía desarrollado por Mecalux y otros ejemplos de sistemas de almacenaje. Leer más
Modelos de transelevadores automatizados
Amplia gama de transelevadores que se adaptan fácilmente a las necesidades de cada almacén
Los transelevadores automáticos monocolumna y bicolumna de Mecalux cubren un vasto abanico de exigencias. Gracias a esta versatilidad, existe el modelo adecuado para la capacidad de carga requerida, la altura de construcción y los tiempos de ciclo necesarios.
Transelevador SC0
Es ideal para almacenes con pocos movimientos y de hasta 18 m de alto. Puede operar con estanterías de simple o doble profundidad y con el Pallet Shuttle.
Transelevador SCX monocolumna
Transelevador de altas prestaciones para almacenes con gran volumen de entradas y salidas y de hasta 45 m de altura. Compatible con estanterías de simple y doble profundidad y con el Pallet Shuttle.
Transelevador SCX bicolumna
Recomendado también para almacenes con alta rotación, se diferencia del modelo monocolumna en que ofrece mayor capacidad de carga en doble profundidad y puede incorporar dos cunas de elevación.
Transelevador SC1
Transelevador de hasta 12 m de altura cuyo sistema de extracción solo es compatible con el Pallet Shuttle.

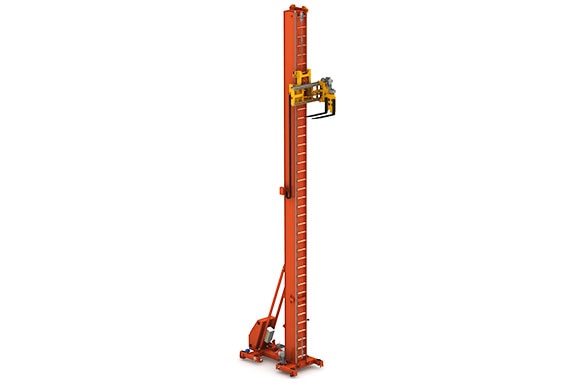

Transelevador MT0
Este modelo, conocido también como trilateral automático, es el más sencillo de la gama y se emplea habitualmente para automatizar estanterías convencionales de hasta 14 m de altura previamente operadas por carretillas trilaterales.
Componentes de los transelevadores para palets
El diseño de los transelevadores para palets permite minimizar los esfuerzos transmitidos a la estructura que los soporta, evitando así que se produzcan, a largo plazo, daños en la estantería o la estructura del almacén.
El transelevador es un equipo completamente automático de alto rendimiento compuesto por diversos elementos, entre los que destacan las columnas, los testeros interior y superior, la cuna de elevación, el sistema de extracción y el accionamiento de elevación.
El sistema de extracción utilizado varía en función del uso, del tipo de carga a manipular, de la disposición de la estantería e incluso de la operativa. Básicamente, existen tres tipos: horquillas telescópicas (de simple y doble profundidad), Pallet Shuttle y transportador embarcado.
Los transelevadores de Mecalux están equipados con un conjunto de componentes que tienen por objeto dotar a la instalación de la mayor seguridad posible.
Columnas
Fabricadas con chapas de acero de alta resistencia, constituyen el eje principal del transelevador, por el que se desplaza la cuna de elevación sobre la que se apoya el palet.

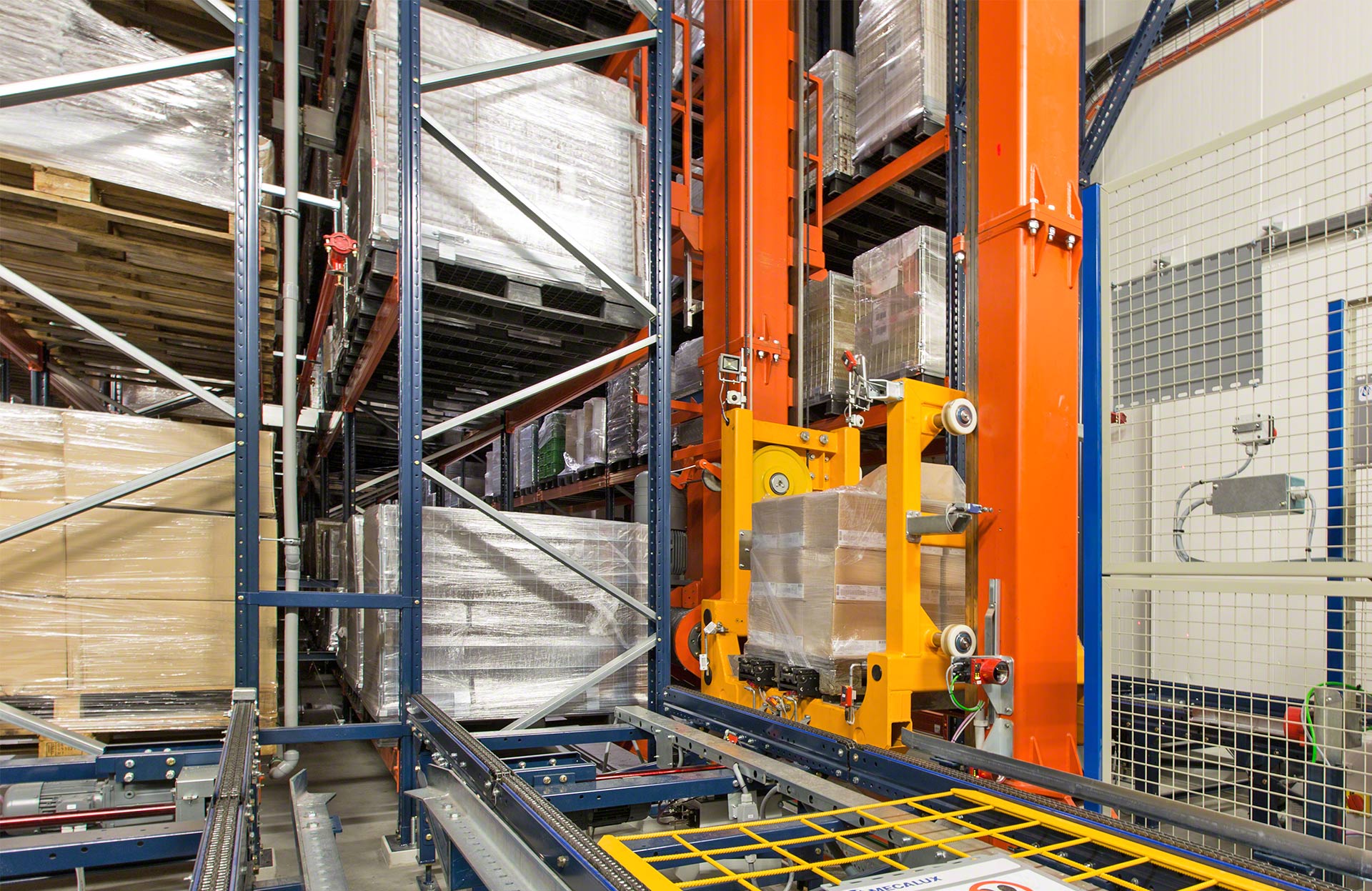

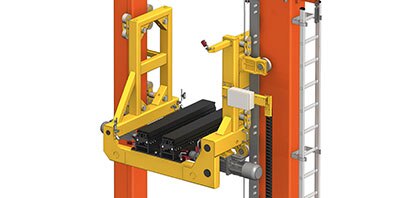

Cuna de elevación
Desplaza la carga en sentido vertical y efectúa los ciclos de depósito y extracción por medio del sistema de extracción instalado en ella.
Accionamiento de elevación
Mecanismo con motor de corriente alterna que impulsa la cuna de elevación en su movimiento vertical.
Testero inferior
Estructura en forma de cajón equipada con una rueda motriz y una rueda libre que posibilita el desplazamiento longitudinal del transelevador a lo largo del pasillo.
Testero superior
Asegura la estabilidad del transelevador y amortigua el ruido y las vibraciones derivadas de la alta velocidad con la que se mueve.
Equipo de pasillo
El pasillo está equipado con un carril inferior, un carril guía superior, elementos de seguridad, alimentación eléctrica, transmisión de datos y sistemas de medida de posición.
Armario eléctrico
Ubicado junto a la columna, suministra la energía eléctrica al transelevador.

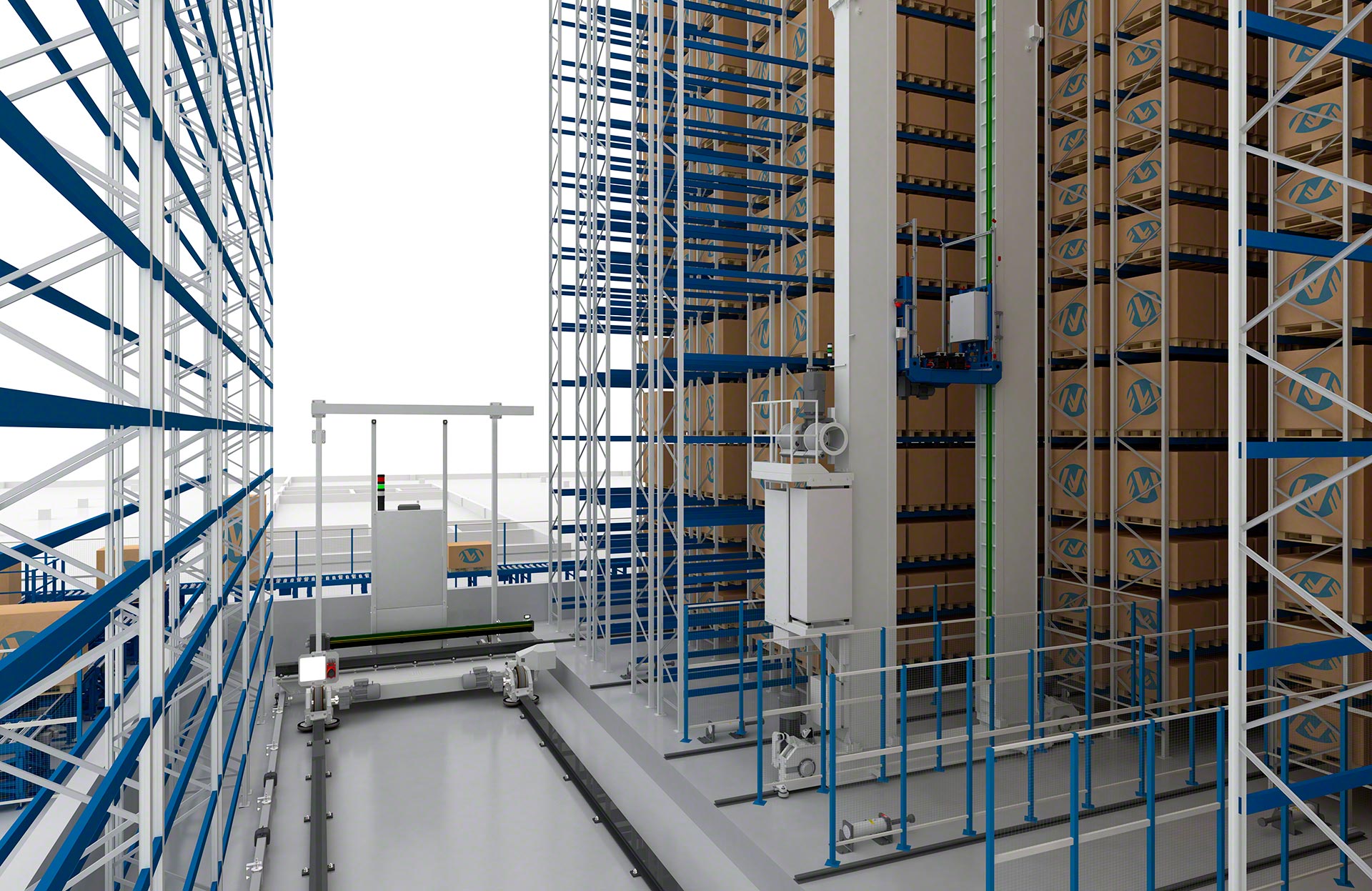

Puente de transbordo
Máquina encargada de desplazar los transelevadores de un pasillo a otro en aquellas instalaciones que requieren esta operación. El transelevador se ubica sobre el puente y queda anclado, trasladándose lateralmente hasta el pasillo de destino, donde se produce el transbordo.
Sistema de giro en curva
Solución alternativa al puente de transbordo en la que es el transelevador el que realiza la maniobra de cambio de pasillo a través de unos desvíos de tipo ferrocarril.
Horquillas telescópicas de simple profundidad
Este mecanismo de manipulación se utiliza para depositar o extraer palets en estanterías de simple fondo.
Horquillas telescópicas de doble profundidad
Este sistema de extracción se emplea para la carga y descarga de palets en estanterías de doble fondo.
Pallet Shuttle
Carro móvil autónomo capaz de elevar, trasladar y depositar palets dentro de canales de gran profundidad. La cuna está preparada para alojar el Pallet Shuttle y cuenta con cadenas motorizadas para traspasar los palets desde los transportadores de entrada y salida.
Transportador embarcado
Sistema de extracción conformado por una plataforma de rodillos motorizados que se emplea en los transelevadores que alimentan estanterías dinámicas.
Seguridad en la cuna de elevación
La cuna incluye distintos elementos de seguridad: fotocélulas (para verificar las dimensiones máximas de la carga, confirmar las ubicaciones vacías, etc.), células de carga para la detección de sobrepeso, un sistema de comprobación de centraje de horquillas y carga, y una cámara web.
Seguridad en el pasillo
El pasillo posee diversos componentes de seguridad. Entre ellos, los elementos de control de velocidad segura del transelevador y los topes hidráulicos, localizados en los extremos del pasillo y calculados para absorber un eventual impacto del transelevador.
Seguridad para mantenimiento
Los transelevadores están equipados con diferentes dispositivos de seguridad para facilitar las tareas de mantenimiento, entre ellos la cabina, los puntos de anclaje, la línea de vida y las plataformas de mantenimiento.
Cerramientos de seguridad y mallas anticaídas
Los vallados perimetrales restringen y delimitan el área de operación del transelevador. Las mallas anticaídas cubren los laterales de las estanterías que colindan con zonas de tránsito para prevenir accidentes derivados de la caída de mercancía.
Control de acceso
Las puertas y las botoneras de acceso permiten entrar al pasillo de forma segura para realizar labores de mantenimiento. La botonera incluye posición de llave enclavada y el procedimiento de acceso a pasillo se realiza de acuerdo con la norma armonizada UNE-EN528.
Barreras fotoeléctricas y puertas rápidas
Impiden el ingreso de personas a través del punto de entrada y salida de palets del circuito de transportadores. Las puertas solo se abren al entrar o salir un palet y las barreras discriminan si lo que atraviesa el punto de acceso es una carga o una persona.
Sistema de paro de emergencia
Se utiliza para detener el transelevador y se activa mediante pulsadores homologados situados en las posiciones de control manual y en zonas específicas de la instalación.
Preguntas frecuentes
Podría definirse un transelevador como una máquina completamente automática diseñada para depositar y extraer mercancía de las ubicaciones de una estantería.
La automatización del almacén mediante transelevadores para palets ofrece múltiples ventajas, entre las que destacan el aumento de la productividad, la fiabilidad y seguridad operativa, la eliminación de errores y la optimización del espacio disponible gracias a su capacidad de trabajar a grandes alturas en pasillos sumamente estrechos. Desde luego, la inversión inicial en soluciones de paletización automática es mayor que la requerida para implementar sistemas de almacenamiento convencionales. No obstante, el incremento de la capacidad operativa asociada a la automatización y la reducción de diversos costes de explotación (por ejemplo, en equipos de manutención) redunda en un rápido retorno de la inversión.
Los transelevadores de Mecalux pueden operar con estanterías de simple o doble profundidad, estanterías dinámicas o con el sistema Pallet Shuttle automático.
Los transelevadores trilaterales de Mecalux permiten automatizar de forma rápida y económica y sin modificar la estructura del almacén estanterías convencionales de hasta 14 m de altura previamente operadas por carretillas elevadoras trilaterales. La automatización de otros sistemas de almacenaje convencional, sin embargo, requiere de la sustitución de las estructuras existentes en la instalación. Mecalux asesora a sus clientes en el diseño y la implementación del almacén automático que mejor se ajusta a sus necesidades.
Los transelevadores automáticos para palets se emplean sobre todo para la manipulación y el almacenaje de cargas paletizadas. Asimismo, Mecalux cuenta también con el sistema Miniload, una gama de transelevadores especialmente desarrollados para unidades de carga de menores dimensiones, como cajas, bandejas e incluso neumáticos.
Los transelevadores de Mecalux disponen de una configuración que permite que sean operados de tres modos diferentes: automático (es la forma de funcionamiento habitual), semiautomático (para operaciones concretas y de apoyo) y manual (para labores de mantenimiento). El modo automático es el que se utiliza para que el transelevador ejecute las órdenes que recibe desde el software de gestión, es decir, las operativas de depósito y extracción, los cambios de ubicación y el autoaprendizaje de las ubicaciones del almacén.
No es indispensable en todos los escenarios. Cuando la rotación de la mercancía no es muy alta pero el volumen de almacenamiento sí lo es, un mismo transelevador podría compartirse entre varios pasillos. En estos casos, es posible instalar soluciones de cambio de pasillo (como, por ejemplo, el sistema de giro en curva o el puente de transbordo) para que un mismo transelevador pueda operar en pasillos diferentes. No obstante, es conveniente señalar que para conseguir la máxima eficiencia en un almacén automático lo ideal es emplear un transelevador por pasillo.
Sí, los transelevadores incorporan regeneradores que permiten transformar en electricidad la energía generada durante las maniobras de descenso y deceleración. Esta energía eléctrica es aprovechada por otros elementos de la instalación, por lo que se reduce el consumo energético.
Por supuesto. En un almacén automático, el acceso a las zonas en las que operan equipos con movimiento (transelevadores, transportadores, etc.) se encuentra debidamente restringido por vallados de seguridad y puertas de acceso seguro.
Sí. Todo almacén automático necesita dos softwares. Por un lado, un software de gestión de almacenes (SGA), que asume la gestión y el control del stock y asigna su ubicación a cada unidad de carga. Por otra parte, un SCA o WCS (sistema de control de almacén), encargado de enviar al transelevador las instrucciones de movimiento. Mecalux puede suministrar ambos sistemas.
Los transelevadores pueden operar en alturas de hasta 45 m.
La capacidad de carga máxima de la cuna del transelevador es de 1.500 kg para instalaciones de simple profundidad y de 1.000 kg para instalaciones de doble profundidad. Los modelos de transelevadores equipados con dos cunas amplían la capacidad de carga a 3.000 kg (1.500 kg por cuna) en estanterías de simple profundidad y a 2.000 kg (1.000 kg por cuna) en estanterías de doble profundidad.
Los transelevadores se pueden desplazar a una velocidad de traslación de hasta de 160 m/min.
La velocidad de elevación máxima de un transelevador es de 66 m/min sin carga y 54 m/min con carga.
Los transelevadores de Mecalux pueden operar en un rango de temperaturas que oscila entre -30 ºC y +40 ºC.
